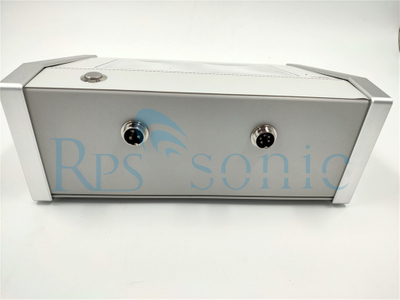

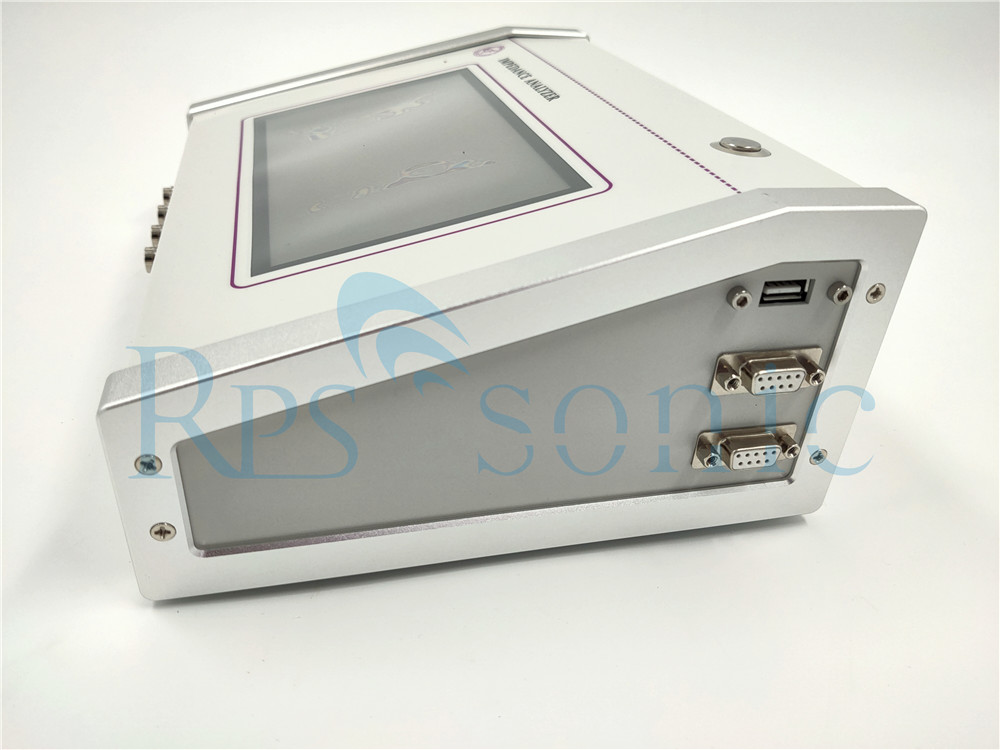

Analisador ultra-sônico Trz do transdutor 1Khz ~ 5Mhz e do chifre
Como testar o transdutor ultrassônico com este analisador:
Basta conectar o transdutor ultrassônico ao analisador de buzina para teste.
Como testar o reforço ultrassônico com este analisador:
É necessário conectar o booster em um bom transdutor e, em seguida, conecte-o ao analisador.
Como testar a buzina ultrassônica com este analisador:
É necessário conectar a buzina em um bom transdutor e depois conectá-lo ao analisador.
1 mHz a 5 MHz, 1 mΩ a 1 TΩ
Precisão básica de 0,05%
O analisador de impedância ultra-sônica é caracterizado por fácil de usar, a combinação de indicadores e gráficos, parâmetros precisos.
Analisador de impedância ultrassônica série de produtos para vários tipos de dispositivos ultrassônicos para medição de objetos, incluindo: cerâmica piezoelétrica, transdutores, máquinas de limpeza ultrassônica, máquina de solda de plástico ultrassônica, acústica subaquática, materiais magnetostrictivos, moedor ultrassônico, atomização ultrassônica, limpeza ultrassônica, radar reverso, alcance ultrassônico, facoemulsificação, limpeza ultrassônica, motores ultrassônicos e todos os outros dispositivos e dispositivos utilizados em piezoelétricos e ultrassonográficos.
Engenharia elétrica: sensores, supercapacitores, caracterização de semicondutores, DLTS, tecnologia de exibição, resistores ultra altos, dielétricos de alto Q
Pesquisa de materiais: dielétricos de polímeros, cerâmica e compósitos, materiais solares, caracterização de filmes finos e nanoestruturas
Bioimpedância: análise de impedância tecidual, crescimento celular, pesquisa de alimentos
Portanto, é muito importante manter uma impedância ultrassônica ao trabalhar com uma máquina de solda ultrassônica.
Você pode usar o analisador de impedância ultrassônico para concluir o trabalho de correspondência.
Você pode usar o analisador de impedância ultrassônico para descobrir quais rádios ultrassônicos vêm com problemas.
Você pode verificar o parâmetro e comparar com o seu projeto através do analisador de impedância ultrassônico
Item
| PV520A
|
| Freqüência | 1Khz ~ 500Khz / 1Mhz / 3Mhz / 5Mhz |
| Característica do produto | portátil, tela de 8 polegadas, tela de toque completa |
| Dimensão | L: 24cm, W: 19cm, H: 10cm |
| Índice de medição | Todos os parâmetros, o gráfico |
| Precisão da medição | <0,5% |
| Velocidade de medição | 5 / S uma passagem (ponto 600scan) ajustável |
| Precisão de Freqüência | ± 10ppm |
| Faixa de impedância | 1Ω ~ 1MΩ |
| Etapa de Freqüência | 0.1Hz ~ any |
Gráficos
O transdutor ultrassônico de 1Khz ~ 5Mhz e analisador de trompa Trz fornece cinco tipos de diagramas de características de coordenadas, e o diagrama de características logarítmicas tem um significado importante para a detecção de dispositivos piezoelétricos. O desempenho da vibração de um vibrador piezoelétrico ou de um sistema vibratório pode ser julgado diretamente por um gráfico logarítmico, que é relativamente intuitivo e prático.
Em circunstâncias normais, o círculo de admissão e a curva de condutância são mostrados na figura a seguir.
O círculo de admissão é um círculo único e o gráfico logarítmico possui apenas um par de valores mínimo e máximo:
Sob condições anormais, o círculo de admissão e a curva de condutância são mostrados na figura abaixo. Existem vários pequenos círculos parasitas no quadro de admissões. O gráfico logarítmico possui muitos pares de valores mínimo e máximo:
Serviço e remessa
Garantia de um ano para o transdutor.
Você pode entrar em contato conosco para consultas técnicas a qualquer momento.
Nós fornecemos o serviço do OEM para o cliente no exterior, também manterá a confidencialidade para nossos clientes.
Nós fornecemos serviço de produtos personalizados para pequena quantidade também.
Envio por FED-EX / DHL
1A Universidade de Tsinghua e o Instituto de Acústica da Academia Chinesa de Ciências desenvolveram tecnologia em conjunto.
2)Desde 2001, nossa série de produtos HS60A / 70A no mercado faz 15 anos, milhares de clientes usam no setor, tornou-se uma questão de fato o padrão de medição do setor de ultrassom.
3)Nos últimos 15 anos, mais de 200 faculdades e universidades usaram nossos instrumentos, porque geralmente possuem mais de 20.000 instrumentos Agilent importados, 4294A. Nossos instrumentos foram testados várias vezes com instrumentos importados da Agilent. Acontece que os resultados de nossos instrumentos são completamente confiáveis.
4)Nossos instrumentos foram utilizados por muitas empresas de testes ultrassônicos alemães e norte-americanos como instrumentos de teste. O instrumento é a chave para o controle de qualidade.
Analisador ultra-sônico Trz do transdutor 1Khz ~ 5Mhz e do chifre
Como testar o transdutor ultrassônico com este analisador:
Basta conectar o transdutor ultrassônico ao analisador de buzina para teste.
Como testar o reforço ultrassônico com este analisador:
É necessário conectar o booster em um bom transdutor e, em seguida, conecte-o ao analisador.
Como testar a buzina ultrassônica com este analisador:
É necessário conectar a buzina em um bom transdutor e depois conectá-lo ao analisador.
1 mHz a 5 MHz, 1 mΩ a 1 TΩ
Precisão básica de 0,05%
O analisador de impedância ultra-sônica é caracterizado por fácil de usar, a combinação de indicadores e gráficos, parâmetros precisos.
Analisador de impedância ultrassônica série de produtos para vários tipos de dispositivos ultrassônicos para medição de objetos, incluindo: cerâmica piezoelétrica, transdutores, máquinas de limpeza ultrassônica, máquina de solda de plástico ultrassônica, acústica subaquática, materiais magnetostrictivos, moedor ultrassônico, atomização ultrassônica, limpeza ultrassônica, radar reverso, alcance ultrassônico, facoemulsificação, limpeza ultrassônica, motores ultrassônicos e todos os outros dispositivos e dispositivos utilizados em piezoelétricos e ultrassonográficos.
Engenharia elétrica: sensores, supercapacitores, caracterização de semicondutores, DLTS, tecnologia de exibição, resistores ultra altos, dielétricos de alto Q
Pesquisa de materiais: dielétricos de polímeros, cerâmica e compósitos, materiais solares, caracterização de filmes finos e nanoestruturas
Bioimpedância: análise de impedância tecidual, crescimento celular, pesquisa de alimentos
Portanto, é muito importante manter uma impedância ultrassônica ao trabalhar com uma máquina de solda ultrassônica.
Você pode usar o analisador de impedância ultrassônico para concluir o trabalho de correspondência.
Você pode usar o analisador de impedância ultrassônico para descobrir quais rádios ultrassônicos vêm com problemas.
Você pode verificar o parâmetro e comparar com o seu projeto através do analisador de impedância ultrassônico
Item
| PV520A
|
| Freqüência | 1Khz ~ 500Khz / 1Mhz / 3Mhz / 5Mhz |
| Característica do produto | portátil, tela de 8 polegadas, tela de toque completa |
| Dimensão | L: 24cm, W: 19cm, H: 10cm |
| Índice de medição | Todos os parâmetros, o gráfico |
| Precisão da medição | <0,5% |
| Velocidade de medição | 5 / S uma passagem (ponto 600scan) ajustável |
| Precisão de Freqüência | ± 10ppm |
| Faixa de impedância | 1Ω ~ 1MΩ |
| Etapa de Freqüência | 0.1Hz ~ any |
Gráficos
O transdutor ultrassônico de 1Khz ~ 5Mhz e analisador de trompa Trz fornece cinco tipos de diagramas de características de coordenadas, e o diagrama de características logarítmicas tem um significado importante para a detecção de dispositivos piezoelétricos. O desempenho da vibração de um vibrador piezoelétrico ou de um sistema vibratório pode ser julgado diretamente por um gráfico logarítmico, que é relativamente intuitivo e prático.
Em circunstâncias normais, o círculo de admissão e a curva de condutância são mostrados na figura a seguir.
O círculo de admissão é um círculo único e o gráfico logarítmico possui apenas um par de valores mínimo e máximo:
Sob condições anormais, o círculo de admissão e a curva de condutância são mostrados na figura abaixo. Existem vários pequenos círculos parasitas no quadro de admissões. O gráfico logarítmico possui muitos pares de valores mínimo e máximo:
Serviço e remessa
Garantia de um ano para o transdutor.
Você pode entrar em contato conosco para consultas técnicas a qualquer momento.
Nós fornecemos o serviço do OEM para o cliente no exterior, também manterá a confidencialidade para nossos clientes.
Nós fornecemos serviço de produtos personalizados para pequena quantidade também.
Envio por FED-EX / DHL
1A Universidade de Tsinghua e o Instituto de Acústica da Academia Chinesa de Ciências desenvolveram tecnologia em conjunto.
2)Desde 2001, nossa série de produtos HS60A / 70A no mercado faz 15 anos, milhares de clientes usam no setor, tornou-se uma questão de fato o padrão de medição do setor de ultrassom.
3)Nos últimos 15 anos, mais de 200 faculdades e universidades usaram nossos instrumentos, porque geralmente possuem mais de 20.000 instrumentos Agilent importados, 4294A. Nossos instrumentos foram testados várias vezes com instrumentos importados da Agilent. Acontece que os resultados de nossos instrumentos são completamente confiáveis.
4)Nossos instrumentos foram utilizados por muitas empresas de testes ultrassônicos alemães e norte-americanos como instrumentos de teste. O instrumento é a chave para o controle de qualidade.
Quem deve comprar o analisador de impedância?
Quem usa equipamentos ultrassônicos com frequência deve comprar o analisador de impedância.
2. Qual é o analisador de impedância de função?
Pode nos ajudar a obter todos os parâmetros do componente ultrassônico.
3. Será útil para a nossa produção?
Sim, pode ajudar a encontrar o problema rapidamente, para que você não fique perplexo ， quando seu equipamento não funcionar.
4. O analisador de impedância ultrassônico é adequado para toda a área ultrassônica?
Sim, ele pode funcionar para componentes ultrassônicos em qualquer área, como limpeza ultra-sônica, soldagem ultrassônica, sonoquímica ultra-sônica, corte ultrassônico, vedação ultra-sônica.
5. Qual é a vida útil deste equipamento?
8 ~ 10 anos
Como equilibrar um transdutor ultrassônico pelo analisador de impedância ultrassônica?
O transdutor ultrassônico cerâmico piezoelétrico é o componente principal dos produtos ultrassônicos. A qualidade da estrela da qualidade afeta diretamente o desempenho de todo o equipamento ultrassônico. Nossos transdutores são rigorosamente testados pelo sistema de avaliação de cerâmica piezoelétrica. O analisador de impedância pode ser usado para avaliar chapas de cerâmica piezoelétricas, transdutores piezoelétricos e sistemas completos de vibração (transdutores + buzinas, moldes) e outros dispositivos. O desempenho do dispositivo é bom ou ruim. Análise de equipamentos de dispositivos ultrassônicos com um analisador de impedância, os parâmetros mais importantes são os seguintes:
1. Fs: A frequência de ressonância mecânica, ou seja, a exigência de operação do sistema de vibração, deve ser o mais próximo possível do valor esperado no projeto.
Este é o parâmetro mais importante que penso no trabalho de correspondência.
Para uma máquina de limpeza, quanto maior a consistência de frequência ressonante do vibrador, melhor.
Para soldadores de plástico ou usinagem ultrassônica, se a buzina ou o molde ultrassônico não forem projetados adequadamente, a frequência de ressonância do vibrador será desviada do ponto de operação.
2. Gmax: Condutância em ressonância, a condutância do sistema de vibração em operação, que é o recíproco da resistência dinâmica. Quanto maior, melhor nas mesmas condições de suporte, Gmax = 1. / R1. Geralmente para limpeza ou soldagem de vibradores, geralmente entre 50ms ~ 500ms. Se for muito pequeno, em geral, o vibrador ou o sistema de vibração funcionará.
Existem problemas como incompatibilidade de circuito ou baixa eficiência de conversão e vida útil curta do vibrador.
3. C0: Capacitância do ramo estático no circuito equivalente do dispositivo piezoelétrico, C0 = CT-C1 (onde: CT é a capacitância livre a 1 kHz e C1 é o equivalente ao dispositivo piezoelétrico.
A estrela do capacitor do ramo dinâmico na estrada). Ao usar, equilibre C0 com indutância.
No projeto do circuito da máquina de limpeza ou da máquina de processamento ultrassônico, o equilíbrio correto de C0 pode aumentar o fator de potência da fonte de alimentação ultrassônica. Existem dois métodos para usar o saldo de indutância.
Sintonização paralela e sintonia em série.
4. Qm: fator de qualidade mecânica, determinado pelo método da curva de condutância, Qm = Fs / (F2 - F1), quanto maior o Qm, melhor, porque quanto maior o Qm, maior a eficiência do vibrador;
Qm deve corresponder à fonte de alimentação. Quando o valor de Qm é muito alto, a fonte de alimentação não pode ser correspondida.
Para limpar o vibrador, quanto maior o valor de Qm, melhor. Em geral, o Qm do vibrador de limpeza deve atingir 500 ou mais. Se estiver muito baixo, a eficiência do vibrador é baixa.
Para a máquina de solda por ultrassom, o valor Qm do vibrador geralmente é de cerca de 500 e, após adicionar a buzina, geralmente atinge cerca de 1000, com a buzina pode atingir 1500 ~ 3000. Se estiver muito baixo, a eficiência da vibração é baixa, mas não deve ser muito alta, porque quanto maior o Qm, mais estreita a largura de banda de trabalho, é difícil combinar a fonte de alimentação rígida e a fonte de alimentação é difícil.
Para trabalhar no ponto de frequência ressonante, o dispositivo não funciona.
5.F2, F1: a frequência do ponto de meia potência do vibrador. Para todo o sistema de vibração (incluindo a buzina e o molde) para usinagem ultrassônica, F2-F1 é maior que 10 Hz; caso contrário, a banda de frequência é muito estreita, a fonte de alimentação é difícil de operar no ponto de frequência de ressonância e o dispositivo Não pode trabalhar.
F2 - F1 está diretamente relacionado ao valor de Qm, Qm = Fs / (F2-F1).
6. Fp: frequência anti-ressonância, a frequência ressonante do ramo paralelo do vibrador piezoelétrico. Nesta frequência, a impedância do vibrador piezoelétrico é a maior.
7. Zmax: impedância anti-ressonante, em circunstâncias normais, - a impedância anti-ressonante de um transdutor está acima de várias dezenas de quilos, se a impedância anti-ressonância for relativamente baixa, a vida do vibrador é relativamente curta.
8. CT: Capacitância livre, o valor da capacitância do dispositivo piezoelétrico a 1 kHz. Este valor é consistente com o valor medido pelo medidor de capacitância digital. Este valor é subtraído do capacitor dinâmico C1.
Este também é um parâmetro importante no trabalho de correspondência.
A capacitância estática real C0 pode ser obtida. C0 precisa ser balanceado por um indutor externo. C1 participa da conversão em estrela quando o sistema está funcionando e não precisa ser equilibrado.
9. R1: Resistência dinâmica, a resistência da conexão em série dos vibradores piezoelétricos, quanto menor, melhor nas mesmas condições de suporte. Para limpar ou soldar o vibrador, se R1 for muito grande, há um problema com o vibrador.
É um parâmetro de referência para verificar a qualidade do transdutor.
10. Keff: coeficiente de acoplamento eletromecânico eficaz, - em geral, quanto maior o Keff, maior a eficiência da conversão
Como equilibrar um transdutor ultrassônico pelo analisador de impedância ultrassônica?
O transdutor ultrassônico cerâmico piezoelétrico é o componente principal dos produtos ultrassônicos. A qualidade da estrela da qualidade afeta diretamente o desempenho de todo o equipamento ultrassônico. Nossos transdutores são rigorosamente testados pelo sistema de avaliação de cerâmica piezoelétrica. O analisador de impedância pode ser usado para avaliar chapas de cerâmica piezoelétricas, transdutores piezoelétricos e sistemas completos de vibração (transdutores + buzinas, moldes) e outros dispositivos. O desempenho do dispositivo é bom ou ruim. Análise de equipamentos de dispositivos ultrassônicos com um analisador de impedância, os parâmetros mais importantes são os seguintes:
1. Fs: A frequência de ressonância mecânica, ou seja, a exigência de operação do sistema de vibração, deve ser o mais próximo possível do valor esperado no projeto.
Este é o parâmetro mais importante que penso no trabalho de correspondência.
Para uma máquina de limpeza, quanto maior a consistência de frequência ressonante do vibrador, melhor.
Para soldadores de plástico ou usinagem ultrassônica, se a buzina ou o molde ultrassônico não forem projetados adequadamente, a frequência de ressonância do vibrador será desviada do ponto de operação.
2. Gmax: Condutância em ressonância, a condutância do sistema de vibração em operação, que é o recíproco da resistência dinâmica. Quanto maior, melhor nas mesmas condições de suporte, Gmax = 1. / R1. Geralmente para limpeza ou soldagem de vibradores, geralmente entre 50ms ~ 500ms. Se for muito pequeno, em geral, o vibrador ou o sistema de vibração funcionará.
Existem problemas como incompatibilidade de circuito ou baixa eficiência de conversão e vida útil curta do vibrador.
3. C0: Capacitância do ramo estático no circuito equivalente do dispositivo piezoelétrico, C0 = CT-C1 (onde: CT é a capacitância livre a 1 kHz e C1 é o equivalente ao dispositivo piezoelétrico.
A estrela do capacitor do ramo dinâmico na estrada). Ao usar, equilibre C0 com indutância.
No projeto do circuito da máquina de limpeza ou da máquina de processamento ultrassônico, o equilíbrio correto de C0 pode aumentar o fator de potência da fonte de alimentação ultrassônica. Existem dois métodos para usar o saldo de indutância.
Sintonização paralela e sintonia em série.
4. Qm: fator de qualidade mecânica, determinado pelo método da curva de condutância, Qm = Fs / (F2 - F1), quanto maior o Qm, melhor, porque quanto maior o Qm, maior a eficiência do vibrador;
Qm deve corresponder à fonte de alimentação. Quando o valor de Qm é muito alto, a fonte de alimentação não pode ser correspondida.
Para limpar o vibrador, quanto maior o valor de Qm, melhor. Em geral, o Qm do vibrador de limpeza deve atingir 500 ou mais. Se estiver muito baixo, a eficiência do vibrador é baixa.
Para a máquina de solda por ultrassom, o valor Qm do vibrador geralmente é de cerca de 500 e, após adicionar a buzina, geralmente atinge cerca de 1000, com a buzina pode atingir 1500 ~ 3000. Se estiver muito baixo, a eficiência da vibração é baixa, mas não deve ser muito alta, porque quanto maior o Qm, mais estreita a largura de banda de trabalho, é difícil combinar a fonte de alimentação rígida e a fonte de alimentação é difícil.
Para trabalhar no ponto de frequência ressonante, o dispositivo não funciona.
5.F2, F1: a frequência do ponto de meia potência do vibrador. Para todo o sistema de vibração (incluindo a buzina e o molde) para usinagem ultrassônica, F2-F1 é maior que 10 Hz; caso contrário, a banda de frequência é muito estreita, a fonte de alimentação é difícil de operar no ponto de frequência de ressonância e o dispositivo Não pode trabalhar.
F2 - F1 está diretamente relacionado ao valor de Qm, Qm = Fs / (F2-F1).
6. Fp: frequência anti-ressonância, a frequência ressonante do ramo paralelo do vibrador piezoelétrico. Nesta frequência, a impedância do vibrador piezoelétrico é a maior.
7. Zmax: impedância anti-ressonante, em circunstâncias normais, - a impedância anti-ressonante de um transdutor está acima de várias dezenas de quilos, se a impedância anti-ressonância for relativamente baixa, a vida do vibrador é relativamente curta.
8. CT: Capacitância livre, o valor da capacitância do dispositivo piezoelétrico a 1 kHz. Este valor é consistente com o valor medido pelo medidor de capacitância digital. Este valor é subtraído do capacitor dinâmico C1.
Este também é um parâmetro importante no trabalho de correspondência.
A capacitância estática real C0 pode ser obtida. C0 precisa ser balanceado por um indutor externo. C1 participa da conversão em estrela quando o sistema está funcionando e não precisa ser equilibrado.
9. R1: Resistência dinâmica, a resistência da conexão em série dos vibradores piezoelétricos, quanto menor, melhor nas mesmas condições de suporte. Para limpar ou soldar o vibrador, se R1 for muito grande, há um problema com o vibrador.
É um parâmetro de referência para verificar a qualidade do transdutor.
10. Keff: coeficiente de acoplamento eletromecânico eficaz, - em geral, quanto maior o Keff, maior a eficiência da conversão
