TD20-110-3142
Rps-sonic
TD20-110-3142

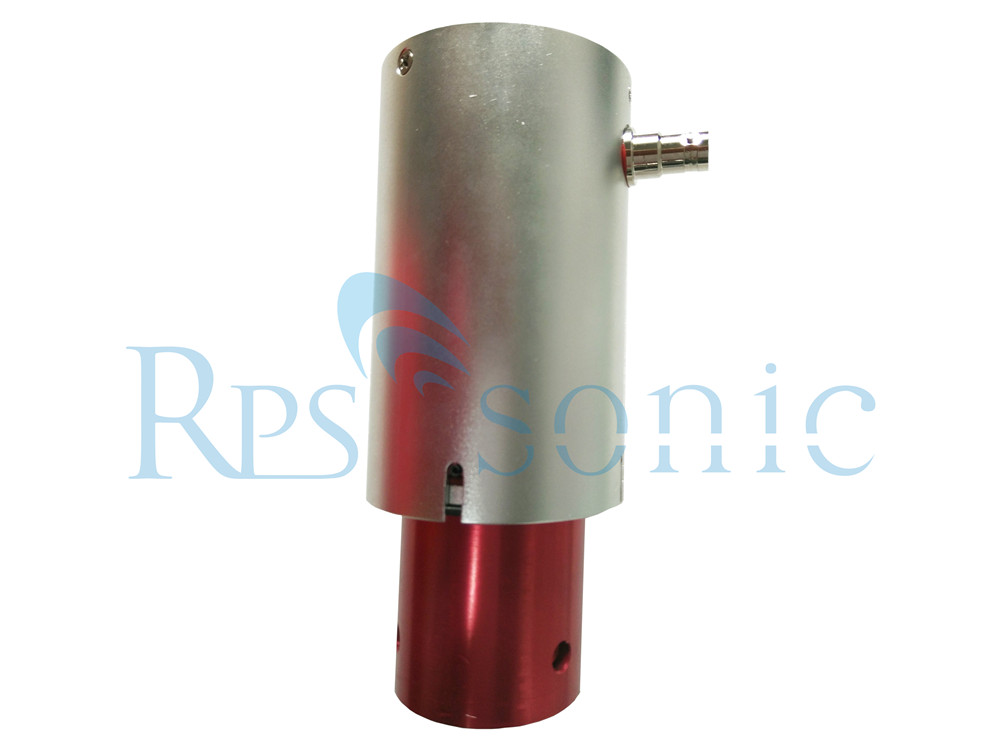

110-3142 Dukane 20kHZ conversor ultra-sônico para soldagem
O que é transdutor ultrassônico
Transdutores ultrassônicos são cerâmicas piezoelétricas que ressoam em frequências ultrassônicas e convertem sinais elétricos em vibrações mecânicas pelo efeito piezoelétrico do material. Quando o transdutor é usado como transmissor, o sinal oscilante elétrico enviado da fonte de excitação causará uma alteração no campo elétrico ou magnético no elemento de armazenamento de energia elétrica do transdutor, o que altera o sistema de vibração mecânica do transdutor por algum efeito . Uma força motriz é gerada para fazer com que vibre, impulsionando assim o meio em contato com o sistema de vibração mecânica do transdutor para vibrar e irradiar ondas sonoras para o meio.
O transdutor ultrassônico é um dispositivo de conversão de energia cuja descrição e avaliação de desempenho requerem muitos parâmetros. As características do transdutor incluem frequência de ressonância, largura de banda de frequência, coeficiente de acoplamento eletromecânico, eficiência eletroacústica, fator de qualidade mecânica, características de impedância, características de frequência, diretividade, sensibilidade de transmissão e recepção, etc. Transdutores para diferentes aplicações têm diferentes parâmetros de desempenho. Por exemplo, para um transdutor emissivo, é necessário que o transdutor tenha uma grande potência de saída e alta eficiência de conversão de energia; Os transdutores do tipo receptor requerem uma ampla faixa de frequência e alta sensibilidade e resolução. Portanto, no processo de projeto específico do transdutor, os parâmetros relevantes do transdutor devem ser projetados racionalmente de acordo com a aplicação específica.
Para determinar o estado operacional do transdutor, a equação de estado do sistema de vibração mecânica e a equação de estado do circuito devem ser obtidas. A equação de estado do sistema mecânico do transdutor (denominada equação de vibração mecânica) ocorre quando o transdutor está em operação. Descreva a relação entre a força do sistema de vibração mecânica e a velocidade da vibração e a equação de estado do sistema de circuitos (denominada equação do estado do circuito) descreve as características de vibração do sistema de circuitos. Como o sistema mecânico e o sistema de circuitos do transdutor são acoplados um ao outro, a vibração do sistema mecânico afetará o equilíbrio do circuito e a alteração do circuito também afetará a vibração do sistema mecânico. Portanto, sempre usamos essas equações para analisar e discutir as características de trabalho do transdutor.
Parâmetro
O conversor ultrassônico Dukane de 20kHZ para soldagem 110-3142 se encaixa nos sistemas de prensas 48A15 e 48B15 e outros sistemas mais antigos, usando o transdutor de formato pequeno e um gerador de 20 ouHz de 400 ou 800 watts.
A rosca de saída é 3/8-24.
Item | Parâmetro |
Freqüência | 20Khz |
Poder | 1100W |
Impedância | 4 |
Capatance | 5000 ~ 6000pf |
Serviço e remessa
l garantia de um ano para o transdutor.
l Você pode entrar em contato conosco para consultas técnicas a qualquer momento.
l Nós fornecemos o serviço do OEM para o cliente no exterior, também manterá a confidencialidade para nossos clientes.
l Nós fornecemos serviço de produtos personalizados para pequena quantidade também.
l remessa por FED-EX / DHL
