TD40C28
Rps-sonic
TD40C28

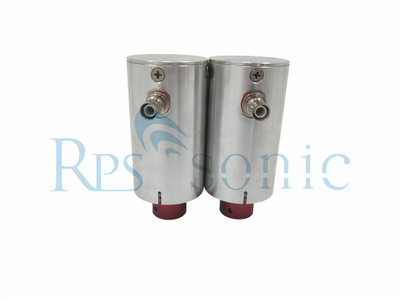

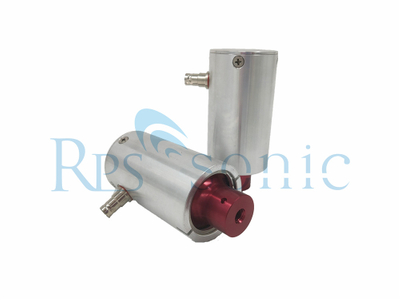

Conversor ultra-sônico Dukane 41C28 para soldagem ultra-sônica 40Khz
O que é transdutor ultrassônico
Transdutores ultrassônicos são cerâmicas piezoelétricas que ressoam em frequências ultrassônicas e convertem sinais elétricos em vibrações mecânicas pelo efeito piezoelétrico do material. Quando o transdutor é usado como transmissor, o sinal oscilante elétrico enviado da fonte de excitação causará uma alteração no campo elétrico ou magnético no elemento de armazenamento de energia elétrica do transdutor, o que altera o sistema de vibração mecânica do transdutor por algum efeito . Uma força motriz é gerada para fazer com que vibre, impulsionando assim o meio em contato com o sistema de vibração mecânica do transdutor para vibrar e irradiar ondas sonoras para o meio.
Parâmetro
Conversor ultra-sônico Dukane 41C28 para soldagem ultra-sônica 40Khz
Este transdutor é adequado para máquinas que utilizam o transdutor de formato pequeno com geradores de 500, 1000, 1200, 1500, 1600, 1700, 1800 e 2000 watts utilizando o prensador / propulsor 43B18 e alguns outros sistemas mais antigos de prensagem ou propulsor. A linha de saída é 1 / 2-20.
Temos a série completa de transdutores ultrassônicos Dukane:
Serviço pesado 110-3122
Padrão nos sistemas da Série Ultra, sistemas de prensa e propulsor para serviços pesados, utilizando os prensas / propulsores modelo 43A250, 43A255, 43D255, 43E255, 43A260 ou 43B260
Padrão 40 kHz 110-3429
para 43A240 press
Este transdutor foi projetado para todos os sistemas Dukane 40 kHz que utilizam a impressora / propulsor 43A240 e geradores com potência nominal de 700 watts ou menos
Slim line 110-3168
Este transdutor de 20 KHz se encaixa em máquinas usando o transdutor de formato pequeno com geradores de 500, 1000, 1200, 1500, 1600, 1700, 1800 e 2000 watts utilizando o prensador / propulsor 43B18 e alguns outros sistemas antigos de prensagem ou propulsor. A linha de saída é 1 / 2-20.
PROBES de 20 kHz
41C30 41C30 (montagem traseira)
41C30-185 (montagem lateral)
Essa sonda para serviços pesados usa o mesmo conjunto e compartimento do driver piezo do transdutor de montagem em prensa para serviços pesados padrão 110-3122, mas possui um conector para aceitar um cabo de ultrassom 200-479. Não pode ser usado em operações portáteis. A linha de saída é 1 / 2-20.
Sonda de 40 kHz
41C28 Sonda de montagem lateral
Transdutores selados 41S30
Essa sonda usa o mesmo conjunto de driver piezo do transdutor de serviço pesado padrão 110-3122, mas possui uma caixa selada e um cabo de 24 "que termina em um conector de especificação milimétrica para facilitar o uso em ambientes agressivos ou onde o equipamento deve ser mangueira para limpeza. A carcaça possui acessórios para tubos de poli de diâmetro externo de 1/4 "para transportar ar de resfriamento seco de e para o conjunto do driver. Não pode ser montado em uma impressora Dukane padrão. Requer o uso de cabo de ultra-som 200-1233-10. A linha de saída é 1 / 2-20.
110-3142
Este transdutor de estilo fino se adapta aos sistemas de prensas 48A15 e 48B15 e outros sistemas mais antigos, usando o transdutor de formato pequeno e um gerador de 400 ou 800 watts e 20KHz.
A rosca de saída é 3/8-24.
Item | Parâmetro |
Freqüência | 40Khz |
Poder | 800W |
Impedância | 5 |
Capatance | 4000pf |
Serviço e remessa
l garantia de um ano para o transdutor.
l Você pode entrar em contato conosco para consultas técnicas a qualquer momento.
l Nós fornecemos o serviço do OEM para o cliente no exterior, também manterá a confidencialidade para nossos clientes.
l Nós fornecemos serviço de produtos personalizados para pequena quantidade também.
l remessa por FED-EX / DHL
