Soldagem plástica de fonte de alimentação de soldagem ultrassônica de alta frequência

O que’gerador ultrassônico?

Gerador ultrassônico, geralmente chamado de fonte de alimentação ultrassônica.Sua função é converter nossa rede elétrica (220V 110V  ou 380 V, 50 ou 60 Hz) em um sinal CA de alta frequência que corresponda ao transdutor ultrassônico.A partir da forma do circuito amplificador, um circuito amplificador linear e um circuito de fonte de alimentação comutada podem ser usados, e a fonte de energia ultrassônica de alta potência geralmente adota uma forma de circuito de uma fonte de alimentação comutada em termos de eficiência de conversão.As fontes de alimentação lineares também possuem sua própria faixa de aplicação, o que tem a vantagem de o circuito não ser estritamente necessário.

            A correspondência permite que a frequência operacional mude contínua e continuamente.A partir da situação atual na indústria de ultrassom, os geradores ultrassônicos são divididos principalmente em autoexcitados e separados  fonte de alimentação excitada.

O princípio do gerador ultrassônico é primeiro gerar um sinal de uma frequência específica por um gerador de sinal, que pode ser um sinal senoidal ou um sinal de pulso.Esta frequência específica é a frequência do transdutor e geralmente é aplicada ao ultrassom em um dispositivo ultrassônico.A frequência é 20KHz, 25KHz, 28KHz, 33KHz, 40KHz, 60KHz,70khz, 100KHz.

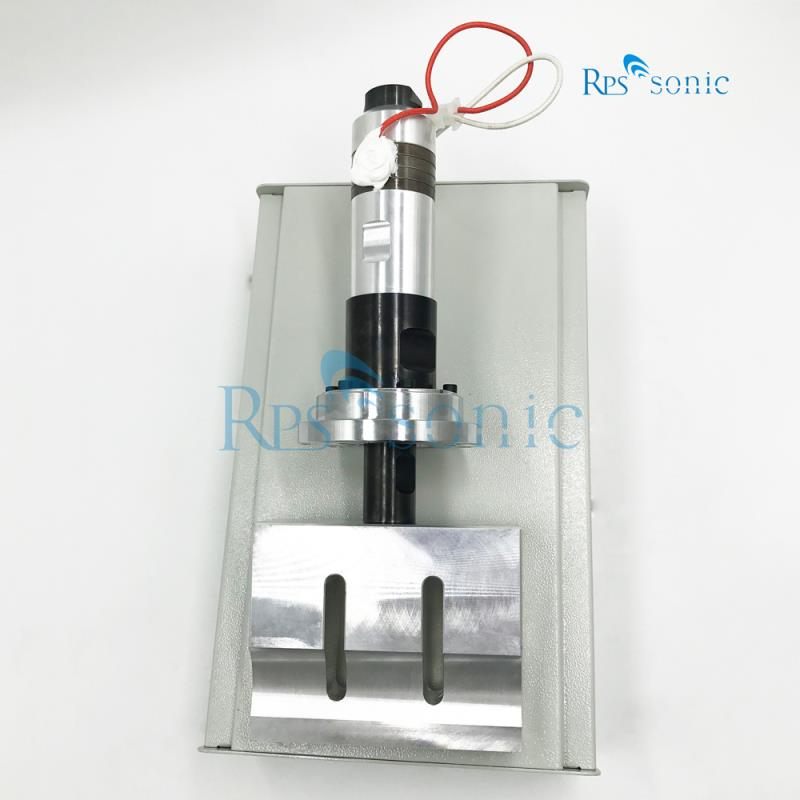

A parte do transdutor:

l  Com o melhor PZT8 na China

l  A impedância do transdutor é inferior a 8 e a impedância do transdutor e  Soldagem  buzina  é inferior a 40.

l  Teste 5 vezes para verificação ultrassônica

l  Detecção de aumento de temperatura de 3 horas

l  Para confirmar todo o seu transdutor com buzina, não há problema de correspondência.

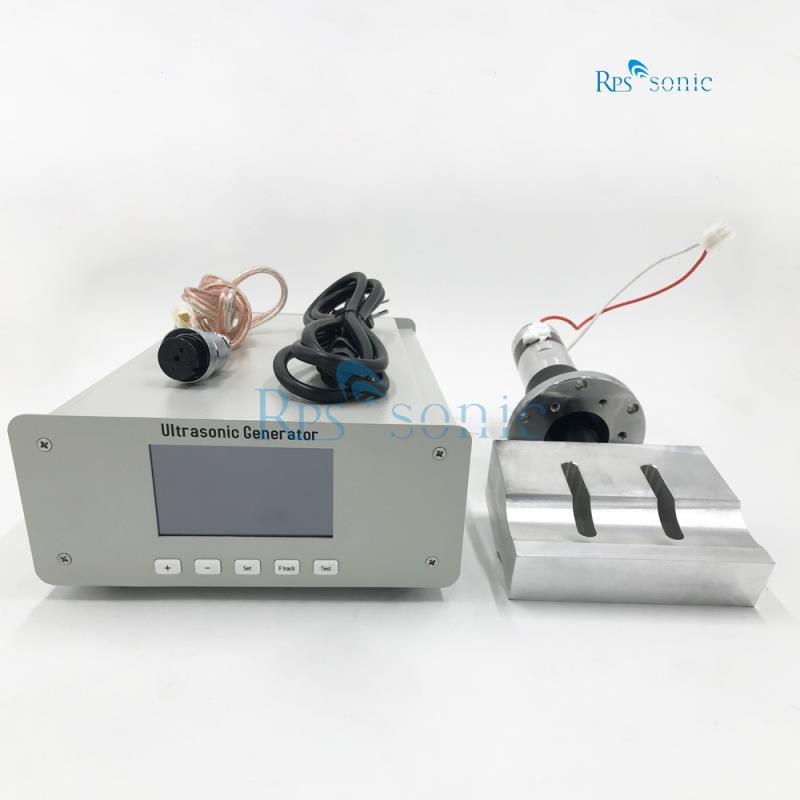

Parte do gerador

Controle inteligente do ventilador: Quando a temperatura está baixa, o ventilador começa a seguir o ultrassom  saída.Se não houver ultrassom  saída dentro de 30 segundos, o ventilador para para evitar a inalação de poeira excessiva e melhorar a confiabilidade do dispositivo.

Quando a alta temperatura ultrapassar 45 ° C, o ventilador continuará funcionando para esfriar.

Quando a temperatura exceder 80 ° C, o dispositivo fornecerá proteção contra superaquecimento e alertará na tela.

Limitação de potência: Para poder trabalhar continuamente em torno de 2.000 W, o limite real de proteção de energia do gerador é de 2.400 W,

Nosso gerador ultrassônico universal é particularmente adequado para aplicações contínuas  aplicações como corte e soldagem não tecida.O circuito integrado fornece um transdutor de onda senoidal mais puro do que a maioria dos geradores no mercado, diminuindo a geração de calor e aumentando a eficiência.Reduza os requisitos de dissipação de calor e prolongue a vida útil.

Modo de trabalho: modo automático: continua  modo, adequado para limpeza/corte/soldagem não tecida, etc.

Para o cortador de máscara ultrassônico, apresentamos e sugerimos o modelo automático apenas com soldagem contínua.

Modo de máquina de solda: modo de ajuste de modo;

   Modo de tempo;

   Modo de energia;

   Modo de potência de pico.

Tensão:  198-242VAC (50/60Hz), a saída será muito mais fraca quando a entrada AC110V, precisa de algum ajuste, o uso direto é quase usado apenas para aplicações de corte.

Volume: 384 mm * 240 mm * 110 mm

Peso: 7KG

Cor:  cinza claro

Características:

Rastreamento automático de frequência: O sistema rastreia automaticamente a frequência de ressonância da buzina de soldagem.Compense a desafinação causada pelo calor e outros motivos.

Controle de frequência digital:  A frequência de operação é controlada digitalmente pelo microcontrolador.

Configuração de amplitude digital:  Esse recurso permite que os usuários definam amplitudes precisas de acordo com os requisitos da aplicação, o que proporciona maior alcance e repetibilidade de configurações do que os sistemas analógicos.

A amplitude pode ser ajustada em uma ampla faixa: 1% ~ 100% ajustável continuamente, o que difere das deficiências dos geradores tradicionais que são difíceis de trabalhar com baixa amplitude.

Microcontrolador de alta velocidade:  O microcontrolador interno opera a uma frequência de até 168 MHz, o que pode controlar com precisão e tempo hábil as condições de trabalho.

Intervalo de controle e amostragem de 0,5 milissegundos: 2.000 vezes de amostragem e controle para processo de soldagem por segundo.

Tela de toque colorida: por meio da tela colorida e do toque, é realizada uma interação humano-computador amigável e fácil de usar, e a experiência é melhor.

Coexistência de botões e toque: funções comuns podem proporcionar melhor interação por meio de botões.Entre eles, os botões utilizam teclas de silicone, que proporcionam um toque melhor.

Idioma operacional: O usuário pode selecionar o idioma aplicável na tela inicial: atualmente suporta apenas inglês e chinês.

Arranque inclinado: Fornecimento de energia ultrassónica e buzina de soldadura  comece na velocidade de subida mais adequada para reduzir a pressão eletromecânica do sistema.

Vibração após a soldagem: O usuário pode iniciar o ultrassônico após a conclusão do processo de soldagem e retenção de pressão e a peça de trabalho aderindo à buzina de soldagem  será abalado.

Monitoramento da qualidade da soldagem:  alarme de processo definido pelo usuário.Quando estiver fora da faixa de produtos defeituosos definidos pelo usuário, o sistema irá gerar um alarme para lembrar
