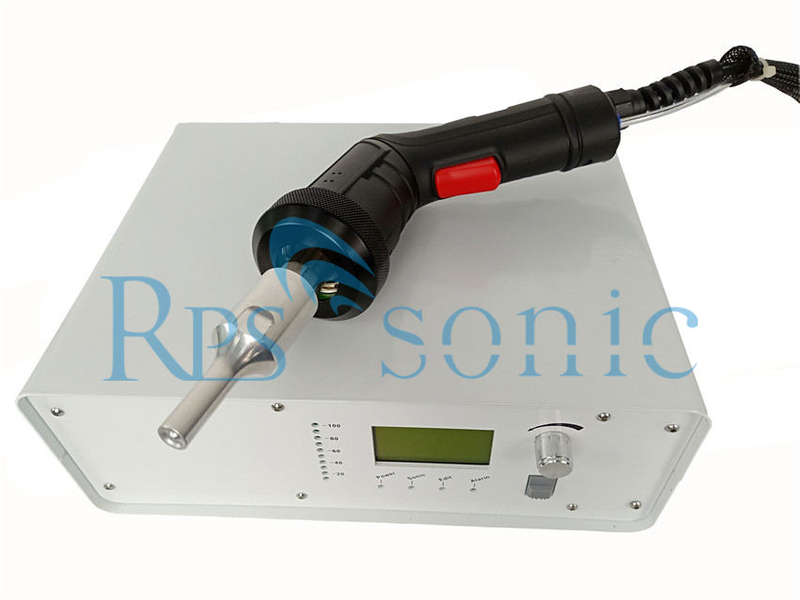

Máquina de solda por ponto ultrassônica portátil de 35 Khz para soldagem automática

A pistola de soldagem ultrassônica por pontos é um equipamento portátil de soldagem ultrassônica, amplamente utilizado na indústria de peças automotivas, indústria de calçados e indústria de embalagens.
Freqüência:
Poder:
chifre:
peso:
Status de disponibilidade:
Quantidade:
  • RPS-HW35/28

  • Rps-sonic

  • RPS-HW35/28

Máquina de solda ultrassônica portátil de 35 kHz   para soldagem automática


O queé o princípio  de Soldagem plástica ultrassônica?

Quando o ultrassom atua na superfície de contato do plástico termoplástico, vibrações de alta frequência dezenas de milhares de vezes por segundo.Essa vibração de alta frequência atinge uma certa amplitude, e a energia ultrassônica é transmitida para a zona de solda através da soldagem superior, pois a zona de solda possui uma grande resistência acústica, gerando altas temperaturas locais.Além disso, devido à baixa condutividade térmica do plástico, ele não pode ser dissipado a tempo e reunido na zona de solda, de modo que as faces de contato dos dois plásticos derretem rapidamente e, após uma certa pressão, são integradas em um.Quando a onda ultrassônica parar, deixe a pressão durar alguns segundos para solidificá-la, formando assim uma forte cadeia molecular para fins de soldagem, a resistência da soldagem pode ser próxima da resistência da matéria-prima.A qualidade da soldagem plástica ultrassônica depende da amplitude da cabeça de soldagem do transdutor, da pressão aplicada e do tempo de soldagem.O tempo de soldagem e a pressão da cabeça de soldagem podem ser ajustados.A amplitude é determinada pelo transdutor e pela buzina.Essas três quantidades têm um valor adequado uma para a outra.Quando a energia excede o valor apropriado, a quantidade de fusão do plástico é grande e o material de soldagem é facilmente deformado;se a energia for pequena, a soldagem é difícil e a pressão aplicada não pode ser aumentada.Esta pressão ótima é o produto do comprimento da lateral da porção soldada e a pressão ótima por 1 mm de borda.A soldagem ultrassônica é uma tecnologia de alta tecnologia para soldagem de tecnologia termoplástica.Várias peças de borracha termoplástica podem ser processadas por soldagem ultrassônica sem adição de solvente, adesivo ou outros produtos auxiliares.A vantagem é aumentar a produtividade e reduzir custos.melhorar a qualidade do produto.

Princípio de soldagem plástica ultrassônica: O gerador gera sinal de alta tensão e alta frequência de 20KHZ (ou 15KHZ), através do sistema de conversão, converte o sinal em vibração mecânica de alta frequência, que é aplicada à peça de trabalho de produtos plásticos, através do superfície de trabalho e o intermolecular intrínseco O atrito faz com que a temperatura transmitida à interface aumente.Quando a temperatura atinge o ponto de fusão da própria peça, a porta de soldagem da peça é rapidamente derretida e, em seguida, preenchida na lacuna entre as interfaces.Quando a vibração para, a peça é simultaneamente resfriada e fixada sob uma certa pressão., para conseguir a soldagem perfeita.


Máquina de solda por ponto ultrassônica

Parâmetro

Item

Parâmetro

Vantagem:

Aplicativo

soldador ultrassônico da mão 28Khz

Tipo reto

▪  28 Khz 800 W

▪  Gerador digital

▪  Buzina personalizada

▪  Liga de alumínio e aço e liga de titânio

▪  Fonte de alimentação: 220v 50/60Hz

1.  gerador de luz, soldador manual leve. O gerador 120 * 120 * 380, peso total 5KG, com gerador 4kg, e o soldador manual 28Khz 1kg, soldador manual 35Khz 0,8kg.Terno para operação manual.

2.  Carcaça de liga metálica especial, a carcaça do soldador manual é leve, mas firme, não é fácil de ser deformada, prolongando a vida útil.

3.  Gerador digital, pode rastrear a própria frequência, fácil de operar.Saída/tempo de soldagem ajustável, adequado para operação manual e máquina.

Tecido PP PVC tecido PE ABS

PS Nylon PU PET Todo material termoplástico, espessura de 8 mm  no máx.



Terno tipo reto para operação manual/máquina.

Traje tipo arma para operação manual.





soldador ultrassônico da mão 28Khz

Tipo de arma

soldador ultrassônico da mão 35Khz

Tipo reto

▪  35 Khz 500 W

▪  Gerador digital

▪  Buzina personalizada

▪  Liga de alumínio e aço e liga de titânio

▪  Fonte de alimentação: 220v 50/60Hz

Tecido PP PVC tecido PE ABS

PS Nylon PU PET Todo material termoplástico, espessura de 5 mm  no máx.



Terno tipo reto para operação manual/máquina.

Traje tipo arma para operação manual.



soldador ultrassônico da mão 35Khz

Tipo de arma

Para uma melhor aplicação, é melhor compartilhar comigo todas as informações do material, material, espessura, forma de operação, requisitos de velocidade antes do pedido.

Nós também fornecemos soldador ultrassônico de solda manual de 20Khz 40Khz.


Por favor, verifique o  GUIA DE REFERÊNCIA DE AMPLITUDE para SOLDAGEM ULTRASSÔNICA (em mícrons (um)) tabela na próxima página, você encontrará a frequência adequada para sua aplicação.






GUIA DE REFERÊNCIA DE AMPLITUDE para SOLDAGEM ULTRASSÔNICA (em mícrons (um))




Resina



Frequência

Amorfo

15 Khz

20 Khz

30 Khz

40 Khz

acrilonitrila butadieno estireno (ABS

36-84

30-70

24-56

18-42

Acrilato de acrilonitrila estireno (ASA)

36-84

30-70

24-56

18-42

Policarbonato (PC)

72-120

60-100

48-80

36-60

PC/ABS

72-120

60-100

48-80

36-60

Policarbonato/Poliéster

60-120

50-100

40-80

30-60

Polieterimida (PEl)

84-120

70-100

56-80

42-60

Polietersulfona (PES)

84-120

70-100

56-80

42-60

Polimetilmetacrilato (acrílico, PMMA)

48-84

40-70

32-56

24-42

Óxido de Polifenileno (PPO)

60-108

50-90

40-72

30-54

Poliestireno (PS)

36-84

30-70

24-56

18-42

Polissulfona (PSU

84-120

70-100

56-80

42-60

Cloreto de polivinila (PVC rígido)

48-96

40-80

32-64

24-48

Estireno-Acrilonitrila (SAN)

36-84

30-70

24-56

18-42

Semi-cristalino





Celulose (CA, CAB, CPA)

72-120

60-100

48-80

36-60

Polímero de cristal líquido (LCP)

84-144

70-120

56-96

42-72

Polioximetileno, Poliacetal (POM)

84-144

70-120

56-96

42-72

Poliamida (Nylon, PA)

84-144

70-120

56-96

42-72

Tereftalato de polibutileno (poliéster, PBT)

84-144

70-120

56-96

42-72

Tereftalato de polietileno (poliéster, PET)

96-144

80-120

64-96

48-72

Polieteretercetona (PEEK)

84-144

70-120

56-96

42-72

Polietileno (PE)

108-144

90-120

72-96

54-72

Sulfeto de polifenileno (PPS)

96-144

80-120

64-96

48-72

Polipropileno (PP)

108-144

90-120

72-96

54-72


em um:
sob um:
