RPS-5020B
Rps-sonic
RPS-5020B
O que é transdutor de ultra-som
Os transdutores ultrassónicos são as cerâmicas piezoeléctricas que ressoar a frequências ultra-sónicas e converter os sinais eléctricos em vibrações mecânicas pelo efeito piezoeltrico do material. Quando o transdutor é utilizado como um transmissor, o sinal oscilante eléctrico emitido a partir da fonte de excitação provoca uma alteração no campo eléctrico ou magnético no elemento de armazenamento de energia eléctrica do transdutor, o que muda o sistema de vibração mecânica do transdutor através de algum efeito . Uma força de accionamento é gerado para o fazer vibrar, impulsionando desse modo o meio em contacto com o sistema de vibrações mecânicas do transdutor para vibrar e irradiar ondas sonoras para o meio.
O oscilador de ultra-som também é chamado o vibrador ultra-sônica. O conjunto da indústria está ligada à buzina e o chifre é chamado um vibrador. O vibrador ultra-sons é um dispositivo que converte energia eléctrica e de energia mecânica (vibração acústica) por efeito piezoeléctrico de cerâmica piezoeléctricos, e amplifica a frente e blocos de cobertura radiação traseiras por correspondência de impedância acústica.
Parâmetro

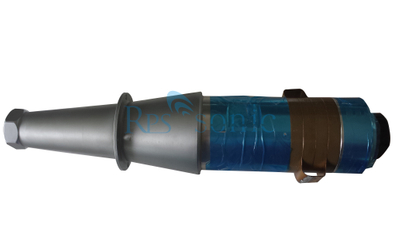

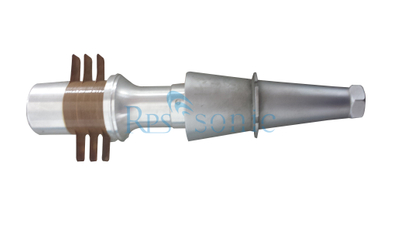

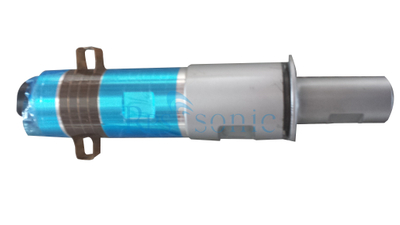

Pzt6 20kHz Ultrasonic Welding piezoeléctricos transdutor de alta potência de soldadura
Item número. | parafuso Connect (Size) | capacidade | energia de entrada (W) | Max. Amplitude (UM) | ||
Amarelo | Cinzento | Preto | ||||
5520-4Z | M18 X1 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 | 8 |
5020-6Z | M18 X 1,5 | 18500-20000 | / | 22500-25000 | 2000 | 8 |
5020-4Z | M18 X 1,5 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 | 8 |
5020-2Z | M18 X 1,5 | 6000-6500 | 6500-7000 | 8000-9000 | 800 | 6 |
4020-4Z | 1 / 2-20UNF | 9000-10000 | 9500-11000 | / | 900 | 6 |
4020-2Z | 1 / 2-20UNF | / | 4800-5500 | / | 500 | 5 |
5020-4DS | 1 / 2-20UNF | 11000-12000 | 12000-13500 | / | 1300 | 8 |
5020-4D | 1 / 2-20UNF | 11000-12000 | 12300-13500 | 13600-14600 | 1500 | 8 |
5020-6D | 1 / 2-20UNF | 20000-22000 | / | 25500-26500 | 2000 | 10 |
4020-6D | 1 / 2-20UNF | 13500-15000 | / | / | 1500 | 10 |
4020-4D | 1 / 2-20UNF | 8500-10500 | 10000-11000 | 10500-11500 | 900 | 8 |
3020-6D | 3 / 8-24UNF | 8000-9000 | / | / | 600 | 9 |
Vantagem
1. A pastilha cerâmica piezoeléctrica adota peças importadas, e pode dar uma saída forte e estável.
2. eficiência alta, alta factor de qualidade mecânica, a obtenção de alta eficiência de conversão de trabalho eléctrico-acústico para os pontos de frequência de ressonância.
3. Grande amplitude: projeto de otimização de computador, taxa de velocidade de vibração é alto.
4. poder Grande, Sob a ação do parafuso protendido, a energia da cerâmica piezoelétrica para obter o máximo do jogo;
5. Uma boa resistência ao calor, pequena impedância harmónica, de baixo valor calorífico, utilizando faixa de temperatura é de largura.
Serviço e embarque
l garantia de um ano para o transdutor.
l Pode contactar-nos para o inquérito técnico qualquer momento.
l Nós fornecemos o serviço de OEM para ultramarino cliente, também irá manter confidencialidade para nossos clientes.
l Nós fornecemos serviço de produtos personalizados para a quantidade pequena também.
l Expedição por FED-EX / DHL
O que é transdutor de ultra-som
Os transdutores ultrassónicos são as cerâmicas piezoeléctricas que ressoar a frequências ultra-sónicas e converter os sinais eléctricos em vibrações mecânicas pelo efeito piezoeltrico do material. Quando o transdutor é utilizado como um transmissor, o sinal oscilante eléctrico emitido a partir da fonte de excitação provoca uma alteração no campo eléctrico ou magnético no elemento de armazenamento de energia eléctrica do transdutor, o que muda o sistema de vibração mecânica do transdutor através de algum efeito . Uma força de accionamento é gerado para o fazer vibrar, impulsionando desse modo o meio em contacto com o sistema de vibrações mecânicas do transdutor para vibrar e irradiar ondas sonoras para o meio.
O oscilador de ultra-som também é chamado o vibrador ultra-sônica. O conjunto da indústria está ligada à buzina e o chifre é chamado um vibrador. O vibrador ultra-sons é um dispositivo que converte energia eléctrica e de energia mecânica (vibração acústica) por efeito piezoeléctrico de cerâmica piezoeléctricos, e amplifica a frente e blocos de cobertura radiação traseiras por correspondência de impedância acústica.
Parâmetro
Pzt6 20kHz Ultrasonic Welding piezoeléctricos transdutor de alta potência de soldadura
Item número. | parafuso Connect (Size) | capacidade | energia de entrada (W) | Max. Amplitude (UM) | ||
Amarelo | Cinzento | Preto | ||||
5520-4Z | M18 X1 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 | 8 |
5020-6Z | M18 X 1,5 | 18500-20000 | / | 22500-25000 | 2000 | 8 |
5020-4Z | M18 X 1,5 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 | 8 |
5020-2Z | M18 X 1,5 | 6000-6500 | 6500-7000 | 8000-9000 | 800 | 6 |
4020-4Z | 1 / 2-20UNF | 9000-10000 | 9500-11000 | / | 900 | 6 |
4020-2Z | 1 / 2-20UNF | / | 4800-5500 | / | 500 | 5 |
5020-4DS | 1 / 2-20UNF | 11000-12000 | 12000-13500 | / | 1300 | 8 |
5020-4D | 1 / 2-20UNF | 11000-12000 | 12300-13500 | 13600-14600 | 1500 | 8 |
5020-6D | 1 / 2-20UNF | 20000-22000 | / | 25500-26500 | 2000 | 10 |
4020-6D | 1 / 2-20UNF | 13500-15000 | / | / | 1500 | 10 |
4020-4D | 1 / 2-20UNF | 8500-10500 | 10000-11000 | 10500-11500 | 900 | 8 |
3020-6D | 3 / 8-24UNF | 8000-9000 | / | / | 600 | 9 |
Vantagem
1. A pastilha cerâmica piezoeléctrica adota peças importadas, e pode dar uma saída forte e estável.
2. eficiência alta, alta factor de qualidade mecânica, a obtenção de alta eficiência de conversão de trabalho eléctrico-acústico para os pontos de frequência de ressonância.
3. Grande amplitude: projeto de otimização de computador, taxa de velocidade de vibração é alto.
4. poder Grande, Sob a ação do parafuso protendido, a energia da cerâmica piezoelétrica para obter o máximo do jogo;
5. Uma boa resistência ao calor, pequena impedância harmónica, de baixo valor calorífico, utilizando faixa de temperatura é de largura.
Serviço e embarque
l garantia de um ano para o transdutor.
l Pode contactar-nos para o inquérito técnico qualquer momento.
l Nós fornecemos o serviço de OEM para ultramarino cliente, também irá manter confidencialidade para nossos clientes.
l Nós fornecemos serviço de produtos personalizados para a quantidade pequena também.
l Expedição por FED-EX / DHL
PERGUNTAS FREQUENTES:
1. Qual é a garantia do seu transdutor e equipamentos.
Nossa garantia é de um ano, tanto para transdutor e equipamentos, mas nós podemos fornecê-lo componentes livres, mesmo fora da garantia.
2. frequência de O transdutor você fornecer?
Nós podemos fornecer transdutor de 15kHz a 70 kHz dependendo de suas necessidades ou aplicação.
3. Qual é a vida de utilização do seu transdutor?
Sob ambiente de trabalho correta, o nosso transdutor pode trabalhar 5 ~ 10 anos
4. Qual é a vida de utilização do seu gerador?
Sob ambiente de trabalho correta, nosso gerador pode trabalhar 8 ~ 10 anos
5. Será que os seus produtos exportados antes?
Sim, o nosso transdutor exportados para EUA, América do Sul, Europa, Oriente Médio e Rússia por muitos anos.
6. Você fornecer amostra para o teste?
Sim, você pode encomendar na amostra da nossa empresa em primeiro lugar, vamos devolver-lhe o custo da amostra quando você ordem no futuro.
7. Você fornecer trabalho OEM?
Sim, bem-vindo para pedir a cooperação OEM, temos OEM produzido para EUA e cliente alemão por muitos anos, também esperam ter mais fim OEM para ampliar nosso negócio.
8. como personalizar transdutor?
Por duas maneiras para transdutor de personalização, primeira maneira, você me fornecer amostra, vou personalizar dependendo da sua amostra. Em segundo lugar, você nos dá todos os parâmetros e desenho, podemos personalizar de acordo com suas informações.
9. Você pode gerador de conectar ao PC, PLC ou internet.
Sim, temos gerador versão diferente, ele pode se conectar ao PC. PLC, mesmo internet.Also diferente preço.
10. O que podemos obter, se o transdutor / equipamento quebrado durante a garantia?
Toda a nossa transdutor e gerador testado pelo menos 48 horas antes da expedição, por isso temos confiança para nosso equipamento. Claro, nós lhe enviaremos novo transdutor / equipamento se quebrado na garantia. Ao mesmo tempo, precisamos encontrar o problema, por isso quebrado tão rápido.
PERGUNTAS FREQUENTES:
1. Qual é a garantia do seu transdutor e equipamentos.
Nossa garantia é de um ano, tanto para transdutor e equipamentos, mas nós podemos fornecê-lo componentes livres, mesmo fora da garantia.
2. frequência de O transdutor você fornecer?
Nós podemos fornecer transdutor de 15kHz a 70 kHz dependendo de suas necessidades ou aplicação.
3. Qual é a vida de utilização do seu transdutor?
Sob ambiente de trabalho correta, o nosso transdutor pode trabalhar 5 ~ 10 anos
4. Qual é a vida de utilização do seu gerador?
Sob ambiente de trabalho correta, nosso gerador pode trabalhar 8 ~ 10 anos
5. Será que os seus produtos exportados antes?
Sim, o nosso transdutor exportados para EUA, América do Sul, Europa, Oriente Médio e Rússia por muitos anos.
6. Você fornecer amostra para o teste?
Sim, você pode encomendar na amostra da nossa empresa em primeiro lugar, vamos devolver-lhe o custo da amostra quando você ordem no futuro.
7. Você fornecer trabalho OEM?
Sim, bem-vindo para pedir a cooperação OEM, temos OEM produzido para EUA e cliente alemão por muitos anos, também esperam ter mais fim OEM para ampliar nosso negócio.
8. como personalizar transdutor?
Por duas maneiras para transdutor de personalização, primeira maneira, você me fornecer amostra, vou personalizar dependendo da sua amostra. Em segundo lugar, você nos dá todos os parâmetros e desenho, podemos personalizar de acordo com suas informações.
9. Você pode gerador de conectar ao PC, PLC ou internet.
Sim, temos gerador versão diferente, ele pode se conectar ao PC. PLC, mesmo internet.Also diferente preço.
10. O que podemos obter, se o transdutor / equipamento quebrado durante a garantia?
Toda a nossa transdutor e gerador testado pelo menos 48 horas antes da expedição, por isso temos confiança para nosso equipamento. Claro, nós lhe enviaremos novo transdutor / equipamento se quebrado na garantia. Ao mesmo tempo, precisamos encontrar o problema, por isso quebrado tão rápido.
O tipo de trompete de cabeça para baixo BRANSON TIPO(Maior amplitude e maior potência de saída, a intensidade de som de alta densidade e a aplicação de alta potência) | |||||||||||
Item número. | parafuso Connect (Size) | diâmetro de cerâmica (mm) | Quantidade de cerâmica (pc) | frequência de ressonância (kHz) | Resistência (Ω) | capacidade | energia de entrada (W) | Max. Amplitude (UM) | |||
Amarelo | Cinzento | Preto | |||||||||
7015-4D | M20 x 1,5 | 70 | 4 | 15 | 15 | 12500-14000 | / | 17000-19000 | 2600 | 11 | |
6015-4D | M18 X 1,5 | 60 | 4 | 15 | 15 | 9000-10000 | 10000-11000 | / | 2200 | 11 | |
6015-6D | 1 / 2-20UNF | 60 | 6 | 15 | 15 | 19000-20500 | / | 23000-25000 | 2600 | 11 | |
5015-6D | 1 / 2-20UNF | 50 | 6 | 15 | 15 | 17000-19000 | / | 23000-25000 | 2000 | 11 | |
5020-4DS | 1 / 2-20UNF | 50 | 4 | 20 | 15 | 11000-12000 | 12000-13500 | / | 1300 | 8 | |
5020-4D | 1 / 2-20UNF | 50 | 4 | 20 | 15 | 11000-12000 | 12000-13500 | 14500-16000 | 1500 | 8 | |
5020-6D | 1 / 2-20UNF | 50 | 6 | 20 | 15 | 19000-21000 | / | 22500-25000 | 2000 | 10 | |
4020-6D | 1 / 2-20UNF | 40 | 6 | 20 | 15 | 13500-15000 | / | / | 1500 | 10 | |
4020-4D | 1 / 2-20UNF | 40 | 4 | 20 | 15 | 8500-9300 / 9500-10500 | 10000-11000 | 10500-11500 | 900 | 8 | |
3020-6D | 3 / 8-24UNF | 30 | 6 | 20 | 15 | 8000-9000 | / | / | 600 | 9 | |
3030-4D | M8 ou M8 X1 | 30 | 4 | 30 | 20 | / | 6200-6900 | / | 800 | 5 | |
3535-2D | M8 X1 | 35 | 2 | 35 | 25 | / | / | 4500-5000 | 600 | 9 | |
3535-4D | M8 X1 | 35 | 4 | 35 | 20 | 6600-7400 | / | 9000-10000 | 1000 | 4 | |
3035-4D | 1 / 2-20UNF | 30 | 4 | 35 | 20 | 5500-6200 | / | 9200-10200 | 800 | 4 | |
2535-4D | M8 | 25 | 4 | 35 | 25 | 3900-4300 | / | / | 500 | 4 | |
3040-2D | M8 | 30 | 2 | 40 | 30 | / | 3400-3800 | / | 500 | 2 | |
2540-4D | M8 | 25 | 4 | 40 | 30 | 4500-5300 | / | / | 500 | 3 | |
2040-2D | M8 | 20 | 2 | 40 | 40 | 1100-1300 | 1150-1350 | / | 300 | 2 |
O tipo de trompete de cabeça para baixo BRANSON TIPO(Maior amplitude e maior potência de saída, a intensidade de som de alta densidade e a aplicação de alta potência) | |||||||||||
Item número. | parafuso Connect (Size) | diâmetro de cerâmica (mm) | Quantidade de cerâmica (pc) | frequência de ressonância (kHz) | Resistência (Ω) | capacidade | energia de entrada (W) | Max. Amplitude (UM) | |||
Amarelo | Cinzento | Preto | |||||||||
7015-4D | M20 x 1,5 | 70 | 4 | 15 | 15 | 12500-14000 | / | 17000-19000 | 2600 | 11 | |
6015-4D | M18 X 1,5 | 60 | 4 | 15 | 15 | 9000-10000 | 10000-11000 | / | 2200 | 11 | |
6015-6D | 1 / 2-20UNF | 60 | 6 | 15 | 15 | 19000-20500 | / | 23000-25000 | 2600 | 11 | |
5015-6D | 1 / 2-20UNF | 50 | 6 | 15 | 15 | 17000-19000 | / | 23000-25000 | 2000 | 11 | |
5020-4DS | 1 / 2-20UNF | 50 | 4 | 20 | 15 | 11000-12000 | 12000-13500 | / | 1300 | 8 | |
5020-4D | 1 / 2-20UNF | 50 | 4 | 20 | 15 | 11000-12000 | 12000-13500 | 14500-16000 | 1500 | 8 | |
5020-6D | 1 / 2-20UNF | 50 | 6 | 20 | 15 | 19000-21000 | / | 22500-25000 | 2000 | 10 | |
4020-6D | 1 / 2-20UNF | 40 | 6 | 20 | 15 | 13500-15000 | / | / | 1500 | 10 | |
4020-4D | 1 / 2-20UNF | 40 | 4 | 20 | 15 | 8500-9300 / 9500-10500 | 10000-11000 | 10500-11500 | 900 | 8 | |
3020-6D | 3 / 8-24UNF | 30 | 6 | 20 | 15 | 8000-9000 | / | / | 600 | 9 | |
3030-4D | M8 ou M8 X1 | 30 | 4 | 30 | 20 | / | 6200-6900 | / | 800 | 5 | |
3535-2D | M8 X1 | 35 | 2 | 35 | 25 | / | / | 4500-5000 | 600 | 9 | |
3535-4D | M8 X1 | 35 | 4 | 35 | 20 | 6600-7400 | / | 9000-10000 | 1000 | 4 | |
3035-4D | 1 / 2-20UNF | 30 | 4 | 35 | 20 | 5500-6200 | / | 9200-10200 | 800 | 4 | |
2535-4D | M8 | 25 | 4 | 35 | 25 | 3900-4300 | / | / | 500 | 4 | |
3040-2D | M8 | 30 | 2 | 40 | 30 | / | 3400-3800 | / | 500 | 2 | |
2540-4D | M8 | 25 | 4 | 40 | 30 | 4500-5300 | / | / | 500 | 3 | |
2040-2D | M8 | 20 | 2 | 40 | 40 | 1100-1300 | 1150-1350 | / | 300 | 2 |
