TD20-41S30
Rps-sonic
TD20-41S30
O que é transdutor ultrassônico
Transdutores ultrassônicos são cerâmicas piezoelétricas que ressoam em frequências ultrassônicas e convertem sinais elétricos em vibrações mecânicas pelo efeito piezoelétrico do material. Quando o transdutor é usado como transmissor, o sinal de oscilação elétrica enviado da fonte de excitação causará uma alteração no campo elétrico ou magnético no elemento de armazenamento de energia elétrica do transdutor, que altera o sistema de vibração mecânica do transdutor por algum efeito . Uma força motriz é gerada para fazer com que vibre, impulsionando assim o meio em contato com o sistema de vibração mecânica do transdutor para vibrar e irradiar ondas sonoras no meio.

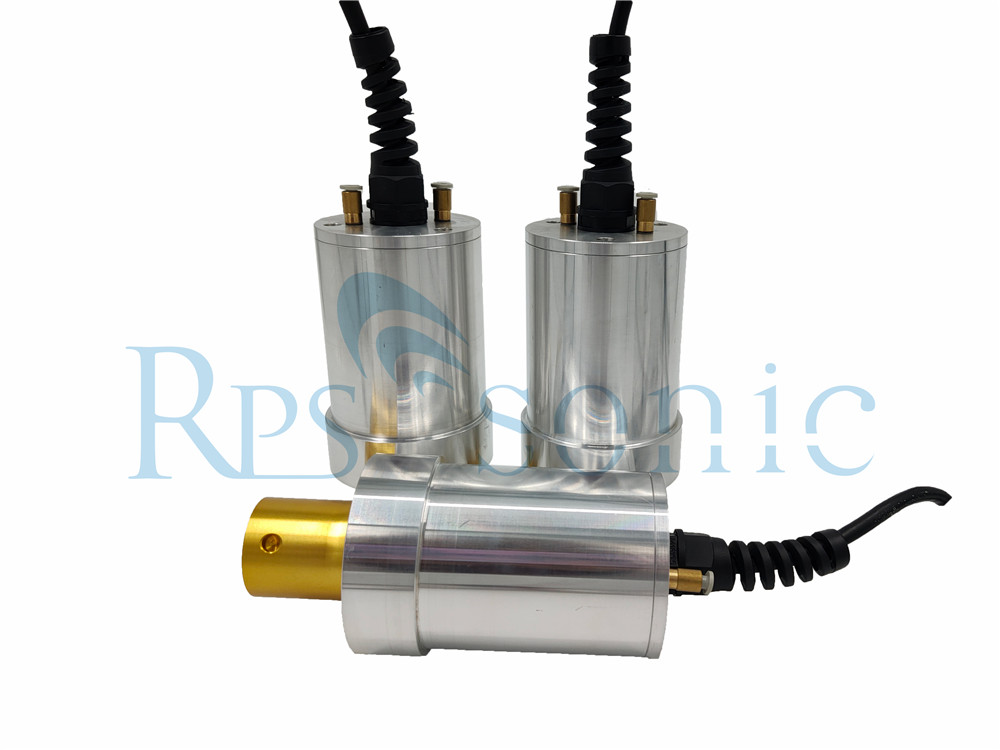

Transdutor selado modelo 41S30 com cabo de 24 pol. E tubo OD de 1/4 pol. Para refrigeração a ar. Também disponível com conector SHV para cabo de ultrassom. Sonda selada 41S30 HD 20kHz com lata de aço inoxidável e resfriamento a ar.
Um conjunto sonda-buzina ou conjunto sonda-booster-horn (pilha) podem ser montados em uma máquina fornecida pelo cliente para garantir estabilidade e alinhamento adequado durante a operação ou para operação automatizada. Uma pilha é protegida em uma máquina, prendendo a sonda (e reforço, quando presente) em locais designados. A fixação nesses locais designados fornece estabilidade à pilha e, ao mesmo tempo, não interfere na transmissão de vibrações ultrassônicas dos componentes da pilha.
Para montar a pilha de sondas, consulte os desenhos para ajuda na determinação dos locais de fixação corretos. A sonda HD 41S30 selada em um montagem de sonda aberta usinada. Observe que o lacrado as sondas têm uma área elevada perto da frente. Os 20kHz as sondas podem ser seguras aqui. No entanto, o sondas menores de 40kHz não devem ser presas em nesta área elevada, uma vez que pode colocar pressão sobre o montagem e vedações do transdutor.
Parâmetro

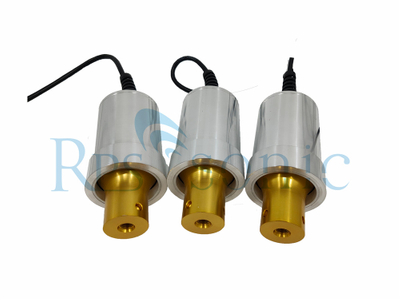

Transdutor da prova da água de Dukane 41S30 para o corte ultra-sônico do alimento
| Modelo | substituird Dukane 41C30 |
| Freqüência | 20 khz |
| Potência de saída | 2000 watts |
| Parafuso comum | 1 / 2-20UNF |
| Diâmetro do disco de cerâmica | 50mm |
| Quantidade de discos de cerâmica | 4 PCS |
| Capacitância | 11nf |
| Amplitude | 10 um |
| Aplicação | corte ultra-sônico de alimentos |
Serviço e remessa
l garantia de um ano para o transdutor.
l Você pode entrar em contato conosco para consultas técnicas a qualquer momento.
l Nós fornecemos serviço de OEM para o cliente no exterior, também manterá a confidencialidade para nossos clientes.
l Nós fornecemos serviço de produtos personalizados para pequena quantidade também.
l remessa por FED-EX / DHL
