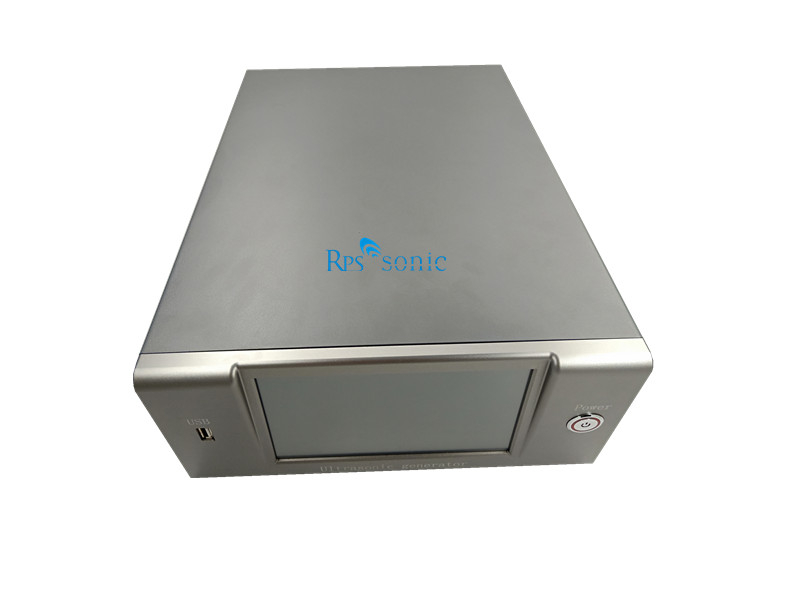

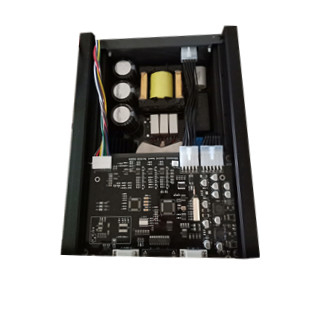

excitação separada do diagrama de circuito do gerador da soldadura ultrassônica 35Khz

O que’gerador ultrassônico?

Gerador ultrassônico, geralmente chamado de fonte de alimentação ultrassônica.Sua função é converter nossa rede elétrica (220V 110V  ou 380 V, 50 ou 60 Hz) em um sinal CA de alta frequência que corresponda ao transdutor ultrassônico.A partir da forma do circuito amplificador, um circuito amplificador linear e um circuito de fonte de alimentação comutada podem ser usados, e a fonte de energia ultrassônica de alta potência geralmente adota uma forma de circuito de uma fonte de alimentação comutada em termos de eficiência de conversão.As fontes de alimentação lineares também possuem sua própria faixa de aplicação, o que tem a vantagem de o circuito não ser estritamente necessário.

            A correspondência permite que a frequência operacional mude contínua e continuamente.A partir da situação atual na indústria de ultrassom, os geradores ultrassônicos são divididos principalmente em autoexcitados e separados  fonte de alimentação excitada.

O princípio do gerador ultrassônico é primeiro gerar um sinal de uma frequência específica por um gerador de sinal, que pode ser um sinal senoidal ou um sinal de pulso.Esta frequência específica é a frequência do transdutor e geralmente é aplicada ao ultrassom em um dispositivo ultrassônico.A frequência é 20KHz, 25KHz, 28KHz, 33KHz, 40KHz, 60KHz,70khz, 100KHz.

A vantagem do diagrama de circuito do gerador de soldagem ultrassônica de 35 Khz, excitação separada

1. Alta estabilidade: Todos os circuitos integrados digitais adotam processador anti-interferência de alto desempenho importado dos Estados Unidos.Ao mesmo tempo, o número de componentes é reduzido, a estrutura de hardware é simplificada e a função de regulação de tensão é adicionada para melhorar a confiabilidade e estabilidade do sistema.

2, rastreamento automático de frequência: tecnologia de síntese de frequência digital combinada com rastreamento de frequência de loop de bloqueio de fase digital da tecnologia de controle composto, pode eliminar temperatura, carga estática, área de processamento, desgaste da ferramenta e outros fatores que derivam do regulador analógico convencional é difícil de superar deficiências, é propício ao ajuste de parâmetros É conveniente modificar o esquema de controle e implementar várias novas estratégias de controle por meio da modificação do software do programa.

3, saída forte: a aplicação do módulo de potência IGBT mais sua excitante estrutura de circuito oscilante, de modo que a potência de saída seja mais de 1,5 vezes maior que a do circuito autoexcitado tradicional.

4, ajuste infinito de amplitude: a amplitude pode ser aumentada ou diminuída no processo de ajuste, também pode ser ajustada, evitando efetivamente que o tamanho das peças plásticas possa ser perfeitamente soldada, reduzindo efetivamente a penetração, queimaduras, com função de monitoramento de produto defeituosa, mais adequado para uso automatizado, a faixa de configuração da amplitude é de 10% ~ 100%

5, proteção inteligente e dicas de alarme de falha: a corrente do molde é proteção muito alta, proteção contra deslocamento de frequência, saída total é proteção muito grande.Se o equipamento falhar, o gerador irá parar de funcionar imediatamente e avisar o motivo da falha correspondente até que o técnico elimine a falha.

6. A tecnologia inteligente de controle de amplitude de circuito fechado atinge ajuste de amplitude, flutuações de tensão de entrada e flutuações de carga para manter uma saída de amplitude constante.

7, uma variedade de comutação de modo de soldagem, de modo que a precisão da soldagem seja maior, o escopo de aplicação seja mais amplo, o efeito de soldagem seja melhor.

Parâmetro:
