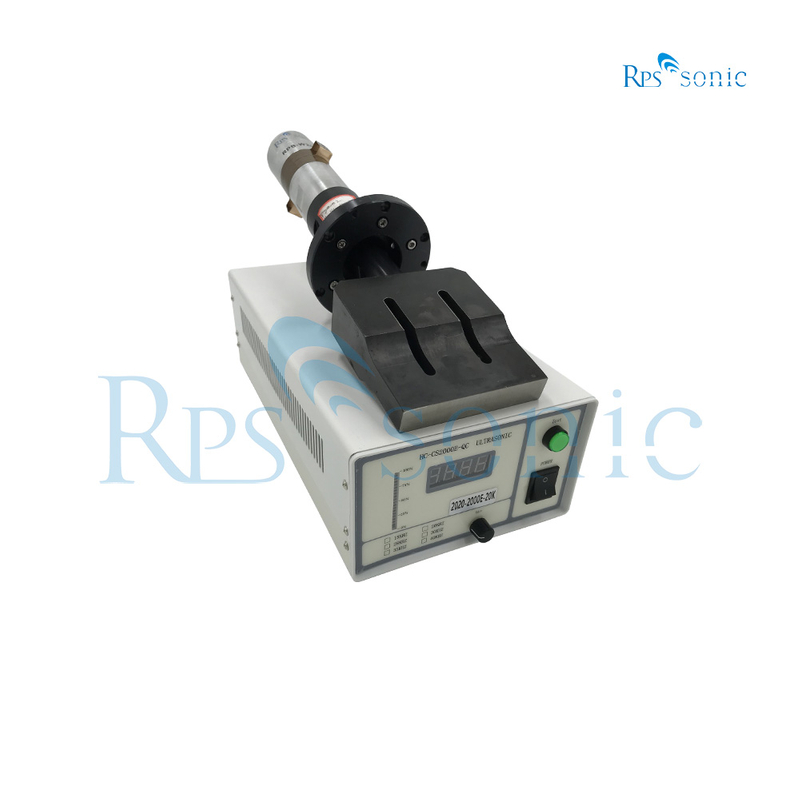

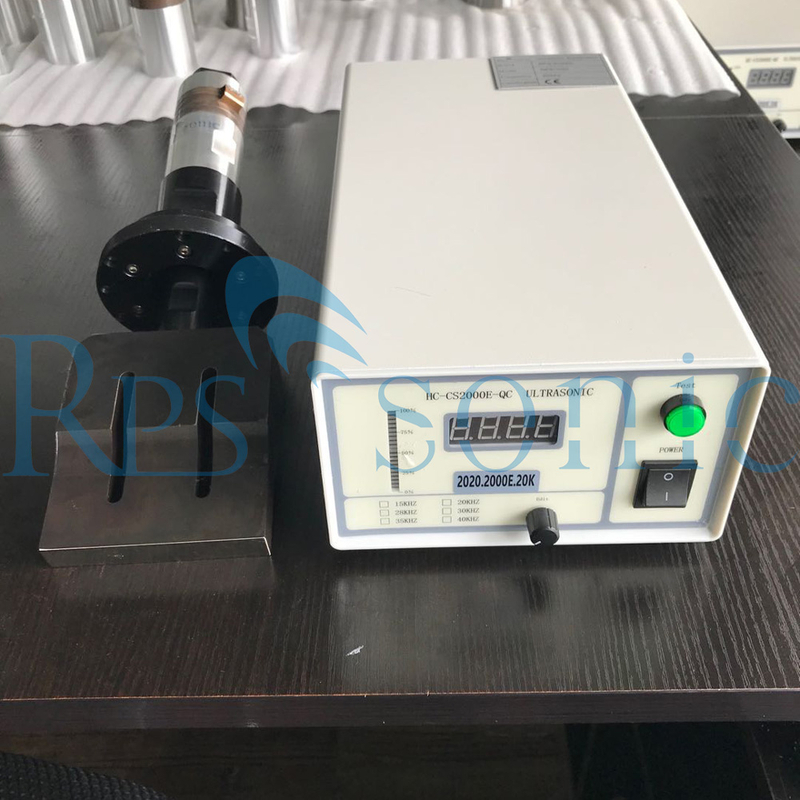

Sistema de soldagem ultrassônica de 20 kHz para   Soldagem de laço de orelha de máscara cirúrgica N95

O que’gerador ultrassônico?

Gerador ultrassônico, geralmente chamado de fonte de alimentação ultrassônica.Sua função é converter nossa rede elétrica (220V 110V  ou 380 V, 50 ou 60 Hz) em um sinal CA de alta frequência que corresponda ao transdutor ultrassônico.A partir da forma do circuito amplificador, um circuito amplificador linear e um circuito de fonte de alimentação comutada podem ser usados, e a fonte de energia ultrassônica de alta potência geralmente adota uma forma de circuito de uma fonte de alimentação comutada em termos de eficiência de conversão.As fontes de alimentação lineares também possuem sua própria faixa de aplicação, o que tem a vantagem de o circuito não ser estritamente necessário.

            A correspondência permite que a frequência operacional mude contínua e continuamente.A partir da situação atual na indústria de ultrassom, os geradores ultrassônicos são divididos principalmente em autoexcitados e separados  fonte de alimentação excitada.

O princípio do gerador ultrassônico é primeiro gerar um sinal de uma frequência específica por um gerador de sinal, que pode ser um sinal senoidal ou um sinal de pulso.Esta frequência específica é a frequência do transdutor e geralmente é aplicada ao ultrassom em um dispositivo ultrassônico.A frequência é 20KHz, 25KHz, 28KHz, 33KHz, 40KHz, 60KHz,70khz, 100KHz.

A parte do transdutor:

l  Com o melhor PZT8 na China

l  A impedância do transdutor é inferior a 8 e a impedância do transdutor e  Soldagem  buzina  é inferior a 40.

l  Teste 5 vezes para verificação ultrassônica

l  Detecção de aumento de temperatura de 3 horas

l  Para confirmar todo o seu transdutor com buzina, não há problema de correspondência.

Parte do gerador

O material do transdutor e o material da buzina de soldagem ultrassônica são críticos.

Existem dois materiais principais no transdutor: folha de cerâmica piezoelétrica e alumínio.A folha cerâmica piezoelétrica afeta principalmente o aumento da temperatura da folha cerâmica.Bons chips de cerâmica, como: China Risheng, Alemanha Serang, a temperatura básica sobe para cerca de 50 ° estável.A temperatura máxima que o chip cerâmico pode suportar é de 70 graus, portanto, um bom controle do aumento de temperatura é a primeira chave para a vida útil.A RPS-SONIC escolhe chips de cerâmica Risheng e nunca usa chips de cerâmica de outras marcas pequenas.

O material de alumínio do transdutor suporta principalmente a pressão do transdutor.Portanto, deve-se usar alumínio de alta qualidade.Se o material de alumínio não for bom, poderá ocorrer rachadura no alumínio do transdutor.Os transdutores de alumínio da RPS-SONIC são todos importados do Japão.

os materiais da buzina de soldagem ultrassônica envolvem principalmente problemas de dissipação de calor e vida útil.Geralmente, moldes de aço são usados ​​em máquinas de máscaras, mas na verdade, considerando a questão da vida útil, as ferramentas abrasivas de liga de titânio são a melhor escolha.No apogeu da máquina de máscaras, o tempo para trocar uma ferramenta abrasiva pode afetar sua renda de dezenas de milhares, portanto, sob certas condições, é melhor escolher materiais de liga de titânio.Mesmo a membrana de aço envolve muitos problemas de material, como skd11, DC53, D2, etc., portanto, boas ferramentas abrasivas não podem ser separadas de bons materiais.Claro, o preço também é um fator muito importante.A RPS-SONIC fornece moldes de diversos modelos e materiais, você pode escolher de acordo com sua utilização.Não há problema com abrasivos personalizados.

Características:

Rastreamento automático de frequência: O sistema rastreia automaticamente a frequência de ressonância da buzina de soldagem.Compense a desafinação causada pelo calor e outros motivos.

Controle de frequência digital:  A frequência de operação é controlada digitalmente pelo microcontrolador.

Configuração de amplitude digital:  Esse recurso permite que os usuários definam amplitudes precisas de acordo com os requisitos da aplicação, o que proporciona maior alcance e repetibilidade de configurações do que os sistemas analógicos.

A amplitude pode ser ajustada em uma ampla faixa: 1% ~ 100% ajustável continuamente, o que difere das deficiências dos geradores tradicionais que são difíceis de trabalhar com baixa amplitude.

Microcontrolador de alta velocidade:  O microcontrolador interno opera a uma frequência de até 168 MHz, o que pode controlar com precisão e tempo hábil as condições de trabalho.

Intervalo de controle e amostragem de 0,5 milissegundos: 2.000 vezes de amostragem e controle do processo de soldagem por segundo.

Tela de toque colorida: por meio da tela colorida e do toque, é realizada uma interação humano-computador amigável e fácil de usar, e a experiência é melhor.

Coexistência de botões e toque: funções comuns podem proporcionar melhor interação por meio de botões.Entre eles, os botões utilizam teclas de silicone, que proporcionam um toque melhor.

Idioma operacional: O usuário pode selecionar o idioma aplicável na tela inicial: atualmente suporta apenas inglês e chinês.

Arranque inclinado: Fornecimento de energia ultrassónica e buzina de soldadura  comece na velocidade de subida mais adequada para reduzir a pressão eletromecânica do sistema.

Vibração após a soldagem: O usuário pode iniciar o ultrassônico após a conclusão do processo de soldagem e retenção de pressão e a peça de trabalho aderindo à buzina de soldagem  será abalado.

Monitoramento da qualidade da soldagem:  alarme de processo definido pelo usuário.Quando estiver fora da faixa de produtos defeituosos definidos pelo usuário, o sistema irá gerar um alarme para lembrar
