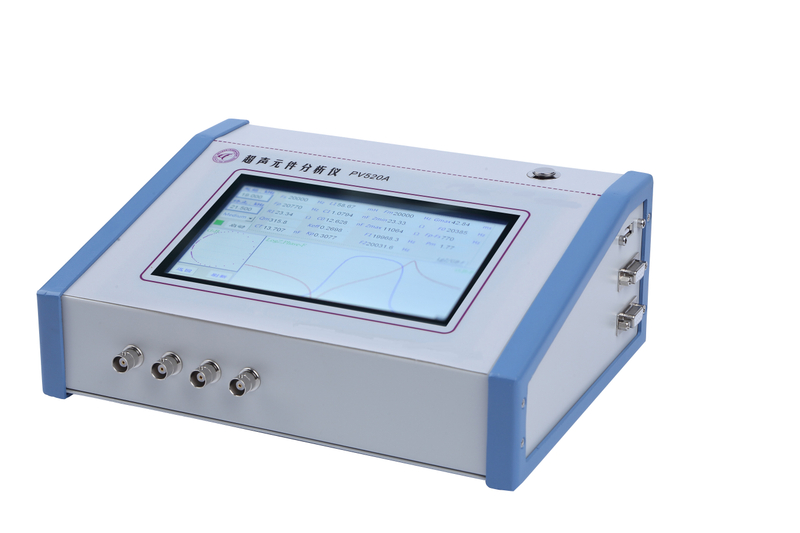

Analisador de impedância ultrassônica compatível com alta frequência para transdutores de ultrassom

O Analisador de Impedância Ultrassônica é aplicável principalmente a todos os tipos de dispositivos de ultrassom para medir características de impedância, incluindo: cerâmica piezoelétrica, transdutores, máquinas de limpeza ultrassônica, máquina de solda ultrassônica de plástico, som de água, materiais magnetostritivos, moedor ultrassônico, spray ultrassônico, escalonador ultrassônico, radar reverso , alcance ultrassônico, facoemulsificação, limpeza ultrassônica, motores ultrassônicos e assim por diante, todo uso de equipamentos de ultrassom.
Precisão de freqüência:
Precisão de teste:
Teste de velocidade:
Status de disponibilidade:
Quantidade:
Analisador de impedância ultrassônica compatível com alta frequência para transdutores de ultrassom
Analisador de impedância ultrassônica compatível com alta frequência para transdutores de ultrassom
  • PV520A

  • Rps-sonic

  • PV520A

Analisador de impedância ultrassônica compatível com alta frequência para transdutores de ultrassom



Como  Para avaliar o desempenho do transdutor ultrassônico?

Para avaliar o desempenho do sistema de vibração ultrassônica, é necessário analisar dois aspectos: parâmetros e curvas de admitância:

1) Parâmetros:

O analisador de impedância pode ser usado para avaliar o desempenho de vários dispositivos, como placas cerâmicas piezoelétricas, transdutores piezoelétricos e sistemas inteiros de vibração (transdutores mais buzinas, moldes).Análise de equipamentos de dispositivos ultrassônicos com analisador de impedância, os parâmetros mais importantes são os seguintes:

Fs: A frequência de ressonância mecânica, ou seja, a frequência de operação do sistema de vibração, deve ser o mais próximo possível do valor esperado no projeto e deve corresponder ao ponto de operação da fonte de alimentação.

Para uma máquina de limpeza, quanto maior a consistência da frequência de ressonância do vibrador, melhor.

Para soldadores de plástico ou usinagem ultrassônica, se o design do chifre ou do molde não for razoável, a frequência ressonante do vibrador se desviará do ponto de operação.

R1: Resistência dinâmica, a resistência da série de vibradores piezoelétricos, quanto menor melhor nas mesmas condições de suporte.Para limpar ou soldar vibradores, geralmente é entre 5Ω e 20Ω.Se for muito grande, o vibrador ou sistema de vibração terá problemas, como incompatibilidade de circuito ou baixa eficiência de conversão e curta vida útil do vibrador.

Qm: fator de qualidade mecânica, determinado pelo método da curva de condutância, Qm=Fs/(F2-F1), o hquanto maior o Qm, melhor, pois quanto maior o Qm, maior a eficiência do vibrador;mas o Qm deve corresponder à fonte de alimentação, o valor Qm é muito alto A fonte de alimentação não corresponde.

Para a limpeza do vibrador, quanto maior o valor de Qm, melhor.De modo geral, o Qm do vibrador de limpeza deve estar entre 500 e 1000. Se for muito baixo, a eficiência do vibrador é baixa.Se for muito alto, a fonte de alimentação não poderá ser igualada.

Para soldagem ou usinagem ultrassônica, o valor Qm do próprio vibrador é geralmente em torno de 500 ~ 1000, e todo o sistema é 1500 ~ 3000.Se for muito baixo, a eficiência de vibração é baixa, mas não pode ser muito alta, porque quanto maior o Qm, mais estreita a largura de banda de trabalho, a fonte de alimentação é difícil de igualar, ou seja, a fonte de alimentação é difícil para trabalhar no ponto de frequência ressonante e o dispositivo não pode funcionar.

CT: Capacitância livre, o valor da capacitância do dispositivo piezoelétrico a 1 kHz.Este valor é consistente com o valor medido pelo medidor de capacitância digital.Este valor subtrai o capacitor dinâmico C1 para obter a verdadeira capacitância estática C0, C0 = CT-C1.Ao usar, equilibre C0 com indutância.

No projeto do circuito de uma máquina de lavar ou máquina de processamento ultrassônico, o balanceamento adequado de C0 pode aumentar o fator de potência da fonte de alimentação.Existem dois métodos para usar o equilíbrio do indutor: sintonia paralela e sintonia em série.



Fp: frequência anti-ressonância, frequência ressonante do ramo paralelo do vibrador piezoelétrico.Nesta frequência, a impedância Zmax do vibrador piezoelétrico é a maior.Se a impedância anti-ressonante Zmax for baixa, o vibrador está com problema.



2) Gráficos



O analisador de impedância fornece cinco tipos de diagramas de características coordenadas, e o diagrama de características logarítmicas tem um significado importante para a detecção de dispositivos piezoelétricos.O desempenho de vibração de um vibrador piezoelétrico ou de um sistema vibratório pode ser avaliado diretamente por um gráfico logarítmico, que é relativamente intuitivo e prático.

Em circunstâncias normais, o círculo de admitância e a curva de condutância são mostrados na figura a seguir.


 O círculo de admissão é um círculo único e o gráfico logarítmico tem apenas um par de valores mínimo e máximo:

Analisador de Impedância Ultrassônica



Sob condições anormais, o círculo de admitância e a curva de condutância são mostrados na figura abaixo.Existem vários pequenos círculos parasitas no gráfico de admissão.O gráfico logarítmico possui muitos pares de valores mínimos e máximos:

pró_5_02



Serviço e envio

  • Garantia de um ano para transdutor.

  • Você pode entrar em contato conosco para consultas técnicas a qualquer momento.

  • Nós fornecemos serviço OEM para clientes estrangeiros, também manteremos a confidencialidade para nossos clientes.

  • Nós fornecemos serviços de produtos personalizados para pequenas quantidades também.

  • Envio por FED-EX/DHL





  1. Quem deve comprar o analisador de impedância?

Quem utiliza equipamento ultrassônico com frequência deve adquirir o analisador de impedância.


  2. Qual é a função do analisador de impedância?

Pode nos ajudar a obter todos os parâmetros do ultrassom  componente.



 3.É útil para nossa produção?

  Sim, pode ajudar a encontrar o problema rapidamente, para que você não fique  perplexo, quando seu equipamento não funciona.



 4.O analisador de impedância ultrassônica é adequado para todas as áreas ultrassônicas?

  Sim, pode funcionar para componentes ultrassônicos em qualquer área, como caleanização ultrassônica, soldagem ultrassônica, sonoquímica ultrassônica, corte ultrassônico, vedação ultrassônica.


 5.Qual é a vida útil deste equipamento?

 8~10 anos





Como equilibrar um transdutor ultrassônico por analisador de impedância ultrassônico?

O transdutor ultrassônico cerâmico piezoelétrico é o componente principal dos produtos ultrassônicos.A qualidade da estrela de qualidade afeta diretamente o desempenho de todo o equipamento ultrassônico.Nossos transdutores são rigorosamente testados pelo sistema de avaliação de cerâmica piezoelétrica.O analisador de impedância pode ser usado para avaliar placas cerâmicas piezoelétricas, transdutores piezoelétricos e sistemas inteiros de vibração (transdutores + buzinas, moldes) e outros dispositivos.O desempenho do dispositivo é bom ou ruim.Análise de equipamentos de dispositivos ultrassônicos com analisador de impedância, os parâmetros mais importantes são os seguintes:

1. Fs: A frequência de ressonância mecânica, ou seja, a frequência de operação do sistema vibratório, deve ser o mais próximo possível do valor esperado no projeto.

Este é o parâmetro mais importante, conforme penso, no trabalho de correspondência.

Para uma máquina de limpeza, quanto maior a consistência da frequência de ressonância do vibrador, melhor.

Para soldadores de plástico ou usinagem ultrassônica, se a buzina ou o molde ultrassônico não forem projetados corretamente, a frequência ressonante do vibrador se desviará do ponto de operação.

2. Gmax: Condutância em ressonância, a condutância do sistema vibratório durante a operação, que é o inverso da resistência dinâmica.Quanto maior, melhor nas mesmas condições de suporte, Gmax = 1. /R1.Geralmente para limpeza ou soldagem de vibradores, geralmente entre 50ms ~ 500ms.Se for muito pequeno, em geral, o vibrador ou sistema vibratório funcionará.

Existem problemas como incompatibilidade de circuito ou baixa eficiência de conversão e curta vida útil do vibrador.

3. C0: Capacitância do ramo estático no circuito equivalente do dispositivo piezoelétrico, C0=CT-C1 (onde: CT é a capacitância livre em 1 kHz, e C1 é o equivalente do dispositivo piezoelétrico.

A estrela do capacitor do ramal dinâmico na estrada).Ao usar, equilibre C0 com indutância.

No projeto do circuito da máquina de limpeza ou máquina de processamento ultrassônico, o balanceamento correto de C0 pode aumentar o fator de potência da fonte de alimentação ultrassônica.Existem dois métodos para usar a balança de indutância.

Sintonia paralela e sintonia em série.

4. Qm: fator de qualidade mecânica, determinado pelo método da curva de condutância, Qm=Fs/ (F2 - F1), quanto maior o Qm, melhor, pois quanto maior o Qm, maior a eficiência do vibrador;

Qm deve corresponder à fonte de alimentação.Quando o valor Qm é muito alto, a fonte de alimentação não pode ser igualada.

Para a limpeza do vibrador, quanto maior o valor de Qm, melhor.Em geral, o Qm do vibrador de limpeza deve chegar a 500 ou mais.Se for muito baixo, a eficiência do vibrador é baixa.

Para a máquina de solda ultrassônica, o valor Qm do próprio vibrador é geralmente em torno de 500, e após adicionar a buzina, geralmente atinge cerca de 1000, com a buzina pode chegar a 1500 ~ 3000.Se for muito baixo, a eficiência de vibração é baixa, mas não deve ser muito alta, porque quanto maior o Qm, mais estreita é a largura de banda de trabalho, a fonte de alimentação rígida é difícil de combinar e a fonte de alimentação é difícil.

Para trabalhar no ponto de frequência ressonante, o dispositivo não funciona.

5.F2, F1: a frequência do ponto de meia potência do vibrador.Para todo o sistema de vibração (incluindo a buzina e o molde) para usinagem ultrassônica, F2-F1 é maior que 10 Hz, caso contrário, a banda de frequência é muito estreita, a fonte de alimentação é difícil de operar no ponto de frequência de ressonância e o dispositivo Não pode trabalhar.

F2 - F1 está diretamente relacionado ao valor de Qm, Qm = Fs / (F2- F1).

6. Fp: frequência anti-ressonância, a frequência ressonante do ramo paralelo do vibrador piezoelétrico.Nesta frequência, a impedância do vibrador piezoelétrico é maior.

7. Zmax: impedância anti-ressonante, em circunstâncias normais, - a impedância anti-ressonante de um transdutor está acima de várias dezenas de quilohms, se a impedância anti-ressonante for relativamente baixa, a vida útil do vibrador é relativamente curta.

8. CT: Capacitância livre, o valor da capacitância do dispositivo piezoelétrico a 1 kHz.Este valor é consistente com o valor medido pelo medidor de capacitância digital.Este valor é subtraído do capacitor dinâmico C1.

Este também é um parâmetro importante no trabalho de correspondência.

A capacitância estática real C0 pode ser obtida.C0 precisa ser balanceado por um indutor externo.C1 participa da conversão em estrela quando o sistema está funcionando e não precisa ser balanceado.

9. R1: Resistência dinâmica, a resistência da conexão em série dos vibradores piezoelétricos, quanto menor melhor nas mesmas condições de suporte.Para limpar ou soldar o vibrador, se R1 for muito grande, há problema no vibrador.

É um parâmetro de referência para verificar a qualidade do transdutor.

10. Keff: coeficiente de acoplamento eletromecânico efetivo, - em geral, quanto maior o Keff, maior a eficiência de conversão



em um:
