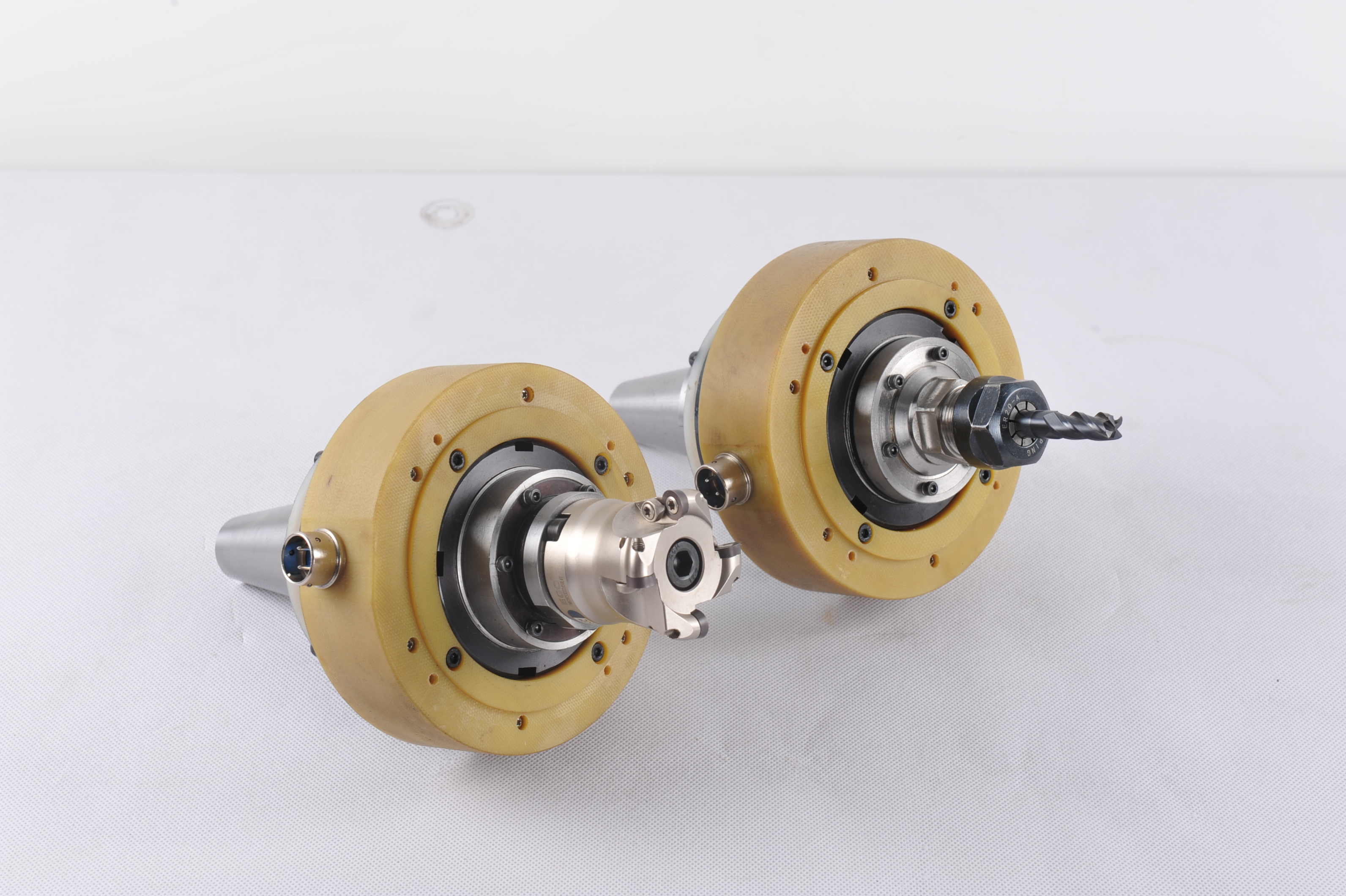

Rotary Ultrasonic ferramenta de usinagem de cerâmica e vidro Materiais Milling / Drilling

Ultra-sons de usinagem é a remoção de material por meio da acção de desbaste de suspensão líquido carregada em granalha que circula entre a peça e a ferramenta de vibração perpendicular ao workface em afrequency acima da gama audível.
Quantidade:
Rotary Ultrasonic ferramenta de usinagem de cerâmica e vidro Materiais Milling / Drilling
Rotary Ultrasonic ferramenta de usinagem de cerâmica e vidro Materiais Milling / Drilling
  • M20-R

  • Rps-sonic

  • M20-R

Rotary Ultrasonic ferramenta de usinagem de cerâmica e vidro Materiais Milling / Drilling



Introdução

Na maquinagem rotativa vibração ultra-sónica, a ferramenta oscilante verticalmente é capaz de girar em torno da linha de centro vertical da ferramenta. Em vez de usar uma lama abrasiva para remover o material, a superfície da ferramenta é impregnado com diamantes que aniquilam a superfície da peça. máquinas de ultra-sons rotativos são especializados na usinagem de cerâmica avançada e ligas, tais como vidro, quartzo, cerâmica estrutural, Ti-ligas, alumina e carboneto de silício. máquinas de ultra-som rotativos são usados ​​para produzir buracos profundos com um alto nível de precisão.

Rotativo usinagem vibração ultra-sónica é uma relativamente nova processo de fabrico que está ainda a ser investigado extensivamente. Atualmente, os pesquisadores estão tentando se adaptar este processo ao nível micro e permitir a máquina para operar semelhante a uma máquina de moagem.

a tecnologia de ultra-sons de maquinagem rotativa é um dos métodos eficazes para o processamento de cerâmicas de engenharia, mas existem problemas tais como a tomada de complicada ferramenta e o desgaste da ferramenta grave durante o processamento, o que limita gravemente a sua aplicação no tratamento de cavidades complexo peças cerâmicas. Rotativo de ultra-sons, formando com uma ferramenta simples como uma fresa é um método viável para a solução de usinagem cavidade complexo em ondas ultra-sônicas, nos últimos anos.



Parâmetros de ultra-Machining:

O método de usinagem vibração ultra-sónica é uma técnica de corte eficiente de materiais de difícil tomachine. Verificou-se que o mecanismo USM é influenciada por estes importantes parâmetros.

 amplitude de oscilação da ferramenta (a0)

 freqüência de oscilação da ferramenta (f)

material de  Ferramenta

Ø tipo de abrasivo

tamanho ou grão tamanho  Grain dos abrasivos - d0

 força de alimentação - M

 Área de contato da ferramenta - A

 concentração em volume do abrasivo na lama de água - C

 Rácio de dureza da peça de trabalho a dureza da ferramenta; λ = σw / σt

Item

Parâmetro

Abrasivo O carboneto de boro, óxido de alumínio e carboneto de silício
tamanho do grão (D0) 100-800
Frequência de vibração (f) 19-25 kHz
A amplitude de vibração (a) 15-50? M
material da ferramenta liga de titânio do aço macio
rácio de desgaste Tungsténio de 1,5: 1 e de vidro de 100: 1
Gap sobrecorte 0,02-0,1 mm

maquinagem ultrassónica

Recursos:


  • instalação simples

  • Melhorar a integridade da superfície do material a ser processado por corte a frio verdadeiro

  • Reduzir a resistência de corte durante o processamento da ferramenta e reduzir as tensões residuais na superfície do material usinado

  • processamento da máquina-ferramenta de alta velocidade podem ser usadas para melhorar a eficiência de usinagem em aplicações de máquinas de baixa velocidade

  • Personalizado JT, BT, HSK, haste reta e outras especificações de acordo com o fuso da máquina ferramenta do usuário

  • Adequado para materiais duros e frágeis, tais como: vidro, lâmpadas de cerâmica são mais difíceis de processar materiais.


O que é o Princípio de usinagem ultra-som?

Por meio de ultra-sons para conseguir uma aceleração impacto muito grandes (cerca de 104-105 vezes a aceleração da gravidade) sob a acção de uma frequcia de 20-50KHz vibração (isto é, 2000-50,000 vezes por segundo), e a direcção de corte da máquina é combinado com o movimento principal da máquina. vibração de alta frequência, o material é em primeiro lugar triturado e, em seguida, removido.


moagem de ultra-sons é microscopicamente um corte de pulso. O tempo de corte eficaz da ferramenta é muito curto. A ferramenta é completamente separada da peça de trabalho mais do que 80% do tempo, e a peça de trabalho é intermitentemente contactado pela superfície maquinada, o que reduz grandemente a resistência de corte da ferramenta e evita o corte comum. O fenómeno de deixar o fenómeno faca é grandemente reduzida no esforço residual superfície da peça de trabalho.

Ultra-sons de usinagem, ou estritamente falando, a "vibração ultra-sónica usinagem", é um processo de fabricação de subtracção que remove material da superfície de uma peça através de alta frequência, vibrações de baixa amplitude de uma ferramenta contra a superfície do material na presença de finas partículas abrasivas. A ferramenta desloca-se verticalmente ou ortogonal à superfície da peça em amplitudes compreendidas entre 0,05 e 0,125 milímetros (0,002 a 0,005 pol.). [1] Os grãos abrasivos finos são misturados com água para formar uma pasta que é distribuída através da parte e da ponta da ferramenta. grão típico dos tamanhos do intervalo de material abrasivo de 100 a 1000, em que os grãos mais pequenos (maior número de grãos) produzem acabamentos de superfície mais lisa



usinagem de ultra-sons é adequado para a usinagem de materiais duros, quebradiços, incluindo:


Vidro
Safira
Alumina
ferrite
PCD
piezocerâmicas
Quartzo
DCV carboneto de silício
Ceramic Matrix Composites
técnico de Cerâmica
