Número Browse:10 Autor:Yvonne Han Publicar Time: 2025-05-20 Origem:alimentado
O que é a máquina de tratamento de impacto ultrassônico UIT?
O princípio básico do equipamento de eliminação por estresse de soldagem ultrassônica é usar ondas ultrassônicas de alta potência para impulsionar a ferramenta de impacto para impactar a superfície dos objetos metálicos com uma frequência de mais de 20.000 vezes por segundo. Devido à alta frequência, alta eficiência e alta energia de ondas ultrassônicas sob foco, a superfície metálica produz uma grande deformação plástica compressiva; Ao mesmo tempo, a onda de equipamentos de eliminação por soldagem por soldagem ultrassônica altera o campo de tensão original, produz um certo valor de tensão compressiva; e fortalece a parte impactada.
O princípio básico do equipamento de eliminação por estresse de soldagem ultrassônica para melhorar o desempenho da fadiga das juntas soldadas

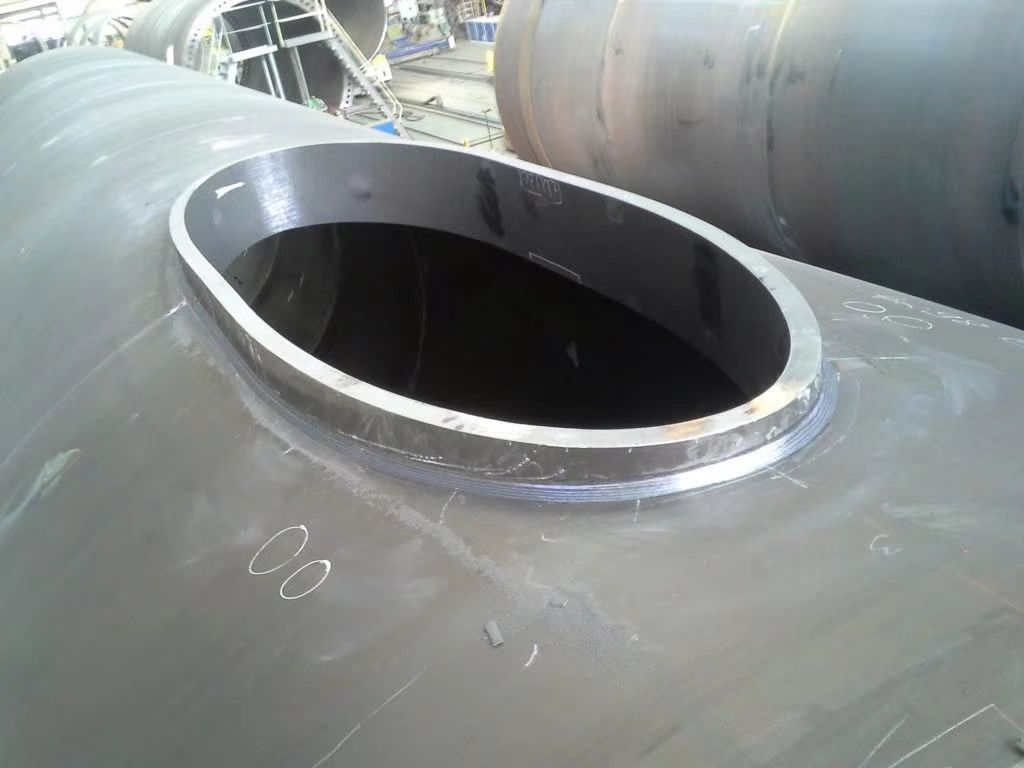

Ao soldar peças estruturais de metal, geralmente é usada a soldagem por fusão. Durante o processo de enchimento de metal, o excesso de altura, os poços e vários defeitos de soldagem são deixados na articulação, causando uma concentração grave de tensão; Ao mesmo tempo, também é gerado certo estresse residual de soldagem. Na maioria dos casos, o estresse residual de tração não é propício à força de fadiga das estruturas soldadas. Ao mesmo tempo, um grande número de estudos mostrou que geralmente existem defeitos como escória a cerca de 0,5 mm da superfície no dedo da solda. O defeito é nítido, o que é equivalente ao início precoce de rachaduras na fadiga. Sob o efeito combinado da concentração de estresse, os defeitos da escória do dedo da solda e o estresse residual residual da soldagem, a força da fadiga e a vida útil da articulação soldada são seriamente reduzidas.

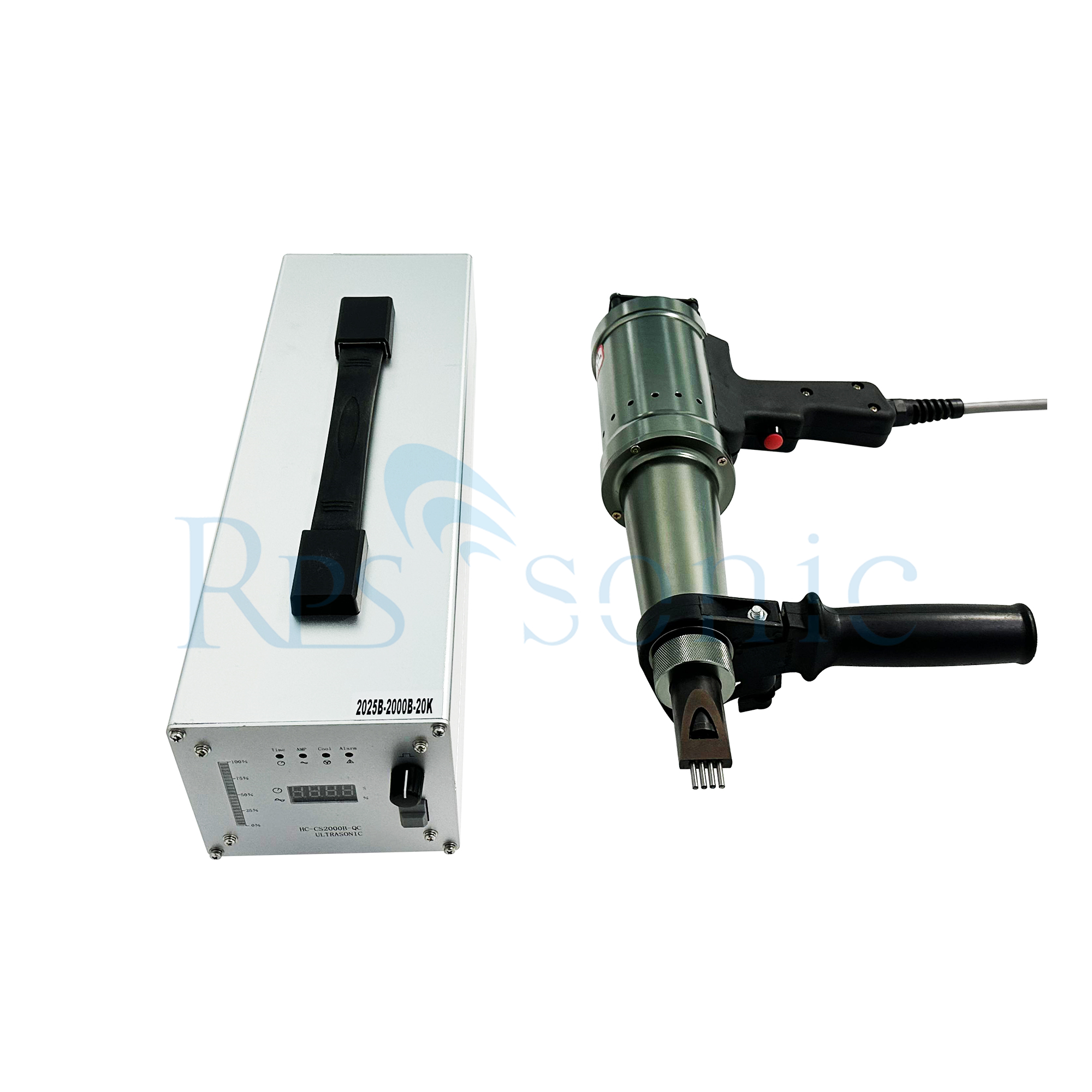

Introdução funcional de equipamentos de impacto ultrassônico:
1. Exibição dinâmica digital da frequência atual, refletindo intuitivamente o processo de envelhecimento.
2. Função predefinida de tempo, mais fácil de dominar a velocidade de impacto, melhorar as especificações operacionais.
3. Defina o botão de áudio para obter tratamento com envelhecimento e reduzir a intensidade do trabalho do operador.
A taxa de eliminação do estresse de soldagem da peça de trabalho pode alcançar e produzir estresse compressivo ideal, que é o equipamento ideal para eliminar o estresse residual da soldagem em casa e no exterior.
A buzina é feita de aço de alta qualidade, estrutura compacta e não é fácil de danificar. A instalação interna da almofada de proteção da buzina estende muito a vida útil da buzina.
Pode aumentar a força da fadiga da articulação soldada em 50%a 120%e prolongar a vida útil da fadiga em 5 a 100 vezes.
Não é limitado pela forma, estrutura, material, peso, espessura da placa e local da peça de trabalho.
A altura do excesso de soldagem no dedo da solda, a borda da mordida do poço e outros fenômenos podem ser idealizados para a transição geométrica para reduzir o coeficiente de concentração de tensão.
Ele pode remover as rachaduras circundantes no dedo da solda, compensar os defeitos da escória e inibir o início precoce de rachaduras.
Pode ser usado para eliminar o estresse residual da soldagem e substituir métodos de envelhecimento, como tratamento térmico.
O design profissional da pistola de impacto elimina o problema da operação pesada e a incapacidade de operar no local de equipamentos e equipamentos tradicionais de envelhecimento no mesmo setor e reduz a carga de trabalho do pessoal no local.
Ele tem um melhor efeito de eliminação do estresse no tratamento no local de soldas de grandes peças estruturais, soldas ultra-altas e ultra-baixas e soldas de reparo de soldagem.
A faixa de rastreamento de frequência ultra larga pode rastrear efetivamente as alterações de frequência causadas por fatores externos
Adota transdutor de cerâmica piezoelétrica com forte produção e vida útil longa.
Econômico, prático, ambientalmente amigável, economizando energia, seguro e sem poluição.
1. Princípio de trabalho

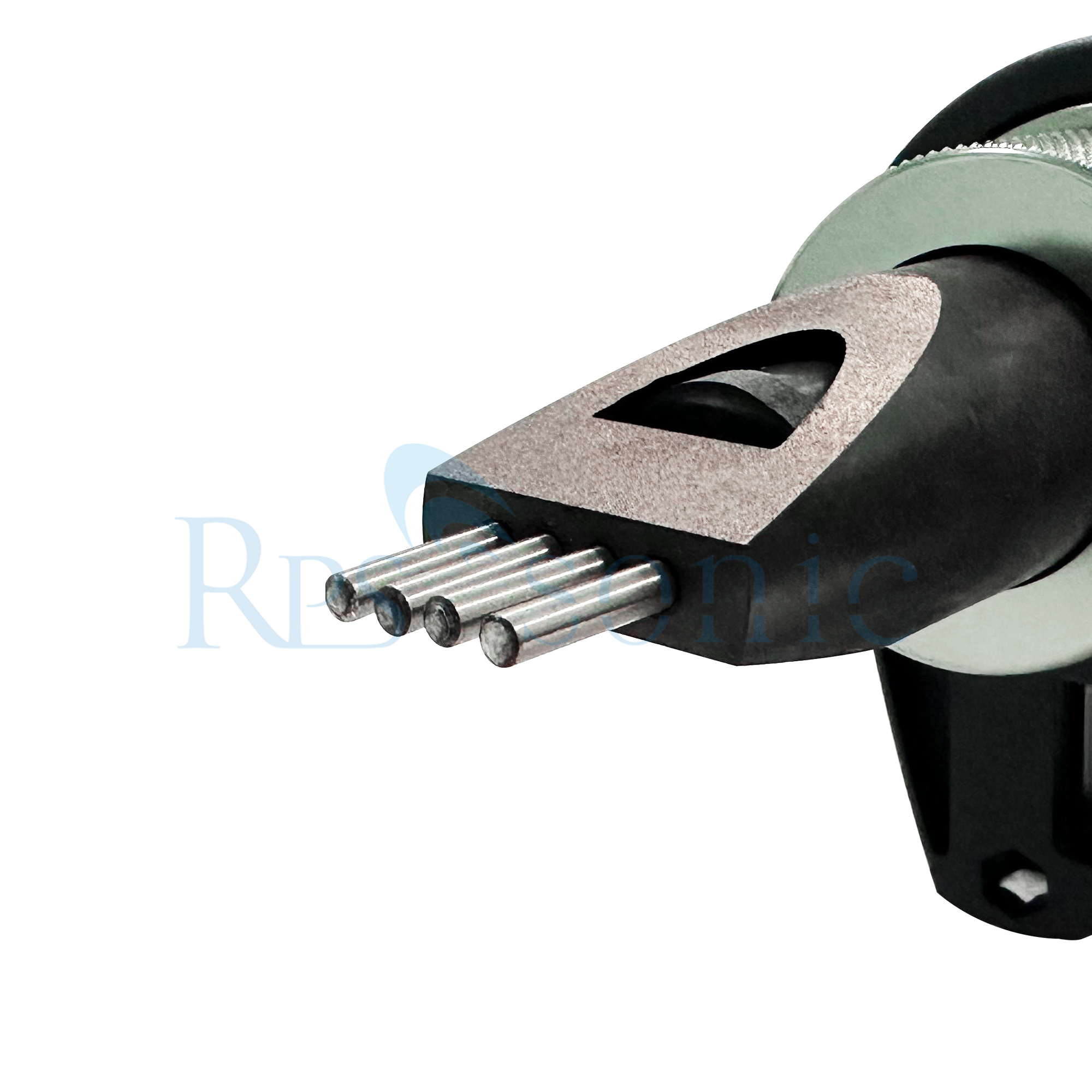

Mecanismo de impacto de alta frequência
O gerador ultrassônico converte energia elétrica em vibração de alta frequência, que é transmitida à agulha de impacto (ou cabeça de impacto) através do transdutor, e afeta a superfície metálica em uma frequência de milhares de vezes por segundo, produzindo deformação plástica local, assim:
Eliminando o estresse de tração e a introdução de estresse compressivo (melhorando a resistência à fadiga)
Refinando grãos de superfície (melhorando a dureza do material)
Melhorando a rugosidade da superfície.
Redistribuição de estresse
A energia de impacto causa o fluxo microscópico do metal da superfície, compensando a tensão residual original (como tensão de tração após a soldagem) e formando uma camada de tensão compressiva benéfica.
2 vantagens principais
Processo não térmico: evita a deformação térmica e é adequada para materiais sensíveis à temperatura (como ligas de alumínio e aço de alta resistência).
Portabilidade: projeto de mão ou robô integrado, adequado para soldas complexas ou estruturas grandes (como pontes e navios).
Proteção ambiental: sem poluição, sem necessidade de líquido de arrefecimento ou meio químico.
Alta eficiência: o tempo de processamento de ponto único geralmente leva apenas alguns segundos a alguns minutos.
3. Cenários de aplicação típicos
Tratamento pós-liquidação
Elimine o estresse residual em soldas e zonas afetadas pelo calor e reduza os riscos de trincas.
Melhore a vida útil da fadiga das articulações soldadas (estendidas 2-5 vezes).
Fabricação aditiva (impressão 3D)
Reduza o estresse interno gerado pelo empilhamento de camada por camada e reduza a deformação por peças.
Aeroespacial/energia
Otimização de estresse de lâminas de turbinas, sistemas de tubulação e vasos de pressão.
Reparo e fortalecimento
Fortalecer localmente as peças que já desenvolveram micro -travessuras.
4. Parâmetros -chave para seleção de equipamentos
Descrição do parâmetro
Faixa de frequência geralmente 15-40kHz, afetando a densidade de energia de impacto
A amplitude determina a profundidade do impacto (geralmente 20-50μm)
Faixa ajustável da força de impacto (como 50-500N)
Materiais aplicáveis Aço, liga de titânio, liga de alumínio, etc.
Manual do método de operação, automatizado (integração de robôs)
5. Comparação com outras tecnologias de alívio do estresse
TECNOLOGIA IMPACTO ULTRESONONONOTIMATION TRATAMENTO DE TRATAMENTO DE PEANTE VILO DE VIROGENS
Profundidade de alívio do estresse 0,5-2mm Seção completa 0,1-0,5 mm em geral, mas fraco efeito
Efeito de calor Nenhum deformação possível Nenhum
Cenários aplicáveis Processamento de precisão local Grandes lotes de pequenas partes de pequenas áreas fortalecimento da superfície Castões grandes grandes
6. Precauções
Restrições do material: Materiais quebradiços (como ferro fundido) podem produzir micro -trações devido ao impacto.
Verificação do processo: O efeito do alívio do estresse precisa ser testado por difração de raios-X (DRX) ou método do orifício cego.
Otimização de parâmetros: a amplitude e a velocidade de movimento precisam ser ajustadas de acordo com a espessura do material e o estado de estresse inicial.
