analisador de impedância para a otimização da rede de casamento de impedância,

análise de impedância é muito útil em encontrar as características de um sistema elétrico e também ajuda a encontrar circuito equivalente de diferentes dispositivos eléctricos, incluindo transdutores, como transdutores de ultra-som, sensores etc. Neste trabalho um analisador de impedância é implementado com base na ponte de equilíbrio auto para encontrar o características de transdutor de ultra-som. Os sinais para caracterização de impedância é gerado e adquirido pela utilização National Instruments gerador de função NI PXI 5450 e alcance NI PXI 5154. software LabVIEW é usado para o cálculo da impedância
Quantidade:
Inquérito Adicionar a cesta

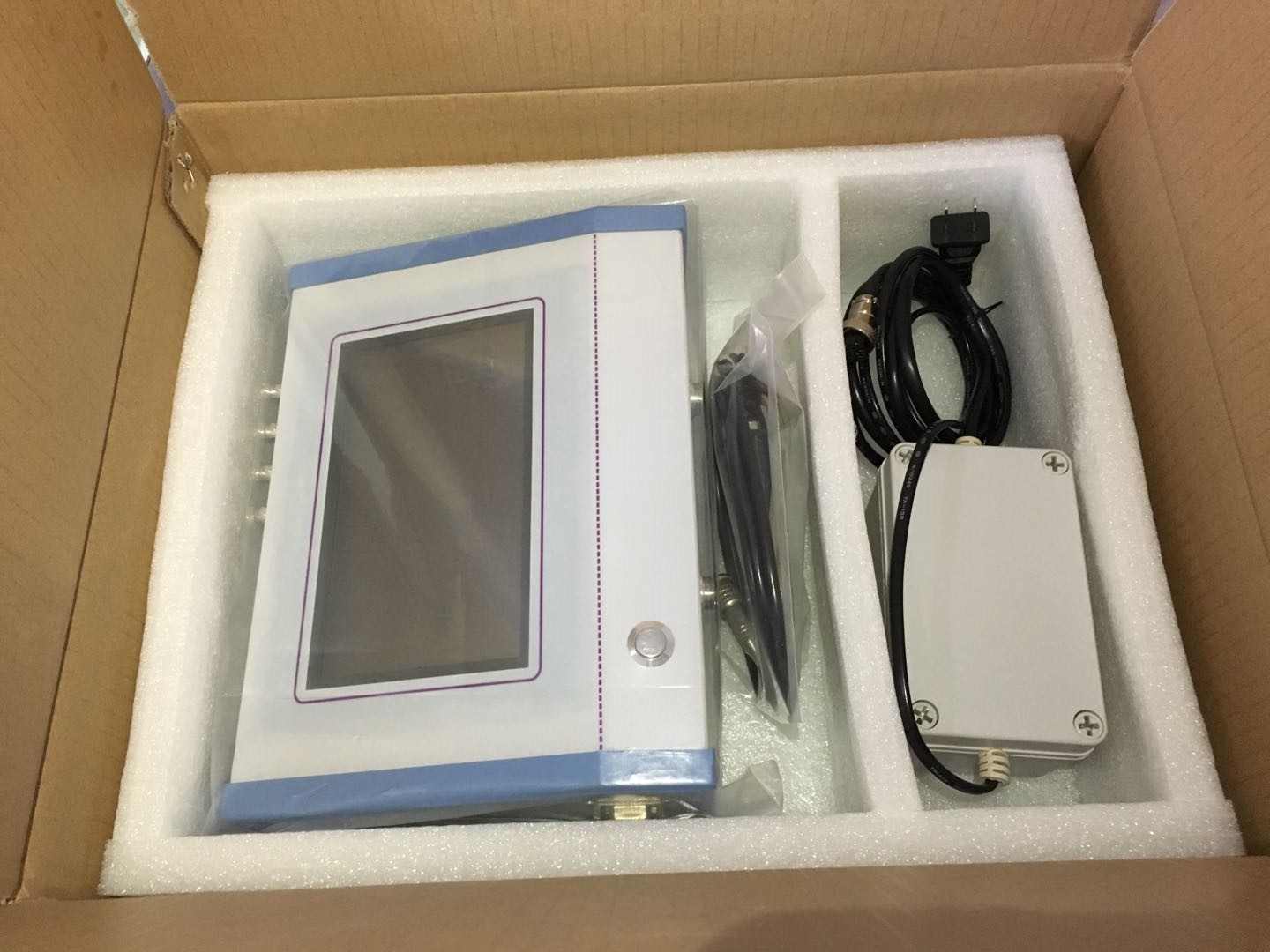

analisador de impedância para a otimização da rede de casamento de impedância,
analisador de impedância para a otimização da rede de casamento de impedância,

  • PV90

  • Rps-sonic

  • PV90

Transdutor ultra-sônico e analisador de buzina ou testes e ajustes energia ultra-sônica transdutores


Introdução:

analisadores de impedância são uma classe de instrumentos que medem impedância elétrica complexo como uma função da freqüência. Isto implica a medição sensível de fase de corrente e tensão aplicada a um dispositivo sob teste, enquanto a frequência de medição é variada ao longo da medição. especificações-chave de um analisador de impedância são a precisão faixa de freqüência, faixa de impedância, precisão impedância absoluta e ângulo de fase. Outras especificações incluem a capacidade de aplicar polarização de tensão e corrente de polarização, enquanto de medição, e a velocidade de medição

Um transdutor / matriz de ultra-sons é um componente essencial de um scanner de ultra-som, tais como aqueles amplamente utilizado no diagnóstico clínico. Tem havido um interesse crescente em transdutores na gama de frequências superior a 100 MHz para aplicações em análise única célula, aprisionamento acústico, e estudando mecanotransdução com uma melhor resolução lateral. Nestas aplicações, um feixe acústico altamente focada é necessária. Ao fazer altamente focada transdutores de ultra-som, aqueles que têm uma grande abertura são muito mais fáceis de press-foco. Um transdutor com uma grande abertura também gera um campo mais forte pressão sob os mesmos parâmetros de entrada, tais como a tensão e duração de pulso. Por isso, para gerar o mesmo campo de pressão acústica, um transdutor com uma grande abertura é mais seguro e mais eficaz do que um transdutor com uma abertura pequena devido menor tensão de entrada e a duração de impulsos mais curtos são necessários.



atuação：

Desempenho item

PV90

vantagem do produto

portátil，grande tela de toque

Tamanho

Comprimento: 24 centímetros，largura: 19 centímetros，altura frente: 5cm、atrás de altura: 10cm

Alcance de frequência

1KHz ~ 1MHz

item de teste

diagrama círculo admissão e logarítmico e outros dados dezenas

a precisão do teste

<0,1%

Teste de velocidade

5 segundo

precisão de frequência

± 10ppm

resolução de fase

0.15

temperatura de trabalho

10～40 graus centígrados

faixa de impedância

1Ω～1MΩ

frequência pisou

0.1Hz～qualquer

poder

AC100V～AC250V，50～60Hz, 30W

Uso

Todos Ultrasonic componentes e equipamentos

análise de impedância ultra-sônica


Inscrição

Todos os tipos de dispositivo de ultra-sons medir as características de impedância incluindo: cerâmicas piezoeléctricas, os transdutores máquinas de limpeza de ultra-sons, a máquina de soldadura de plástico de ultra-sons,, materiais magnetostrictivos acústicos, moinho de ultra-sons, atomizador ultra-sónico, dentes de ultra-sons de limpeza e invertendo radar, de ultra-sons que varia, emulsificação ultra-sónico, ultra-sons limpeza, o motor de ultra-sons, e assim por diante:

  • fabricantes de autopeças (manutenção, fabricação chifre e inspeção de recebimento)

  • Ultrasonic soldador fabricantes (processo de ajuste, controle de qualidade e desenvolvimento de chifre)

  • fabricantes de ultra-sônica (processo de ajuste e controle de qualidade)

  • fabricantes de equipamentos médicos (controle de qualidade e inspeção de recebimento)

  • setor de saúde (manutenção, fabricação chifre e inspeção de recebimento)

  • fabricantes de colchão (manutenção e inspeção de recebimento)

  • Fio morre fabricantes (manutenção e fabricação de chifre)

  • fabricantes de linha branca (inspeção de recebimento)

  • fabricantes de calçados (manutenção e fabricação de chifre)

  • fabricantes de roupa interior (manutenção e fabricação de chifre)

  • fabricantes Fish Finder (controle de qualidade e transdutores submarinos de desenvolvimento)

  • lentes de óculos fabricantes (de manutenção de sistemas de limpeza)

  • iscas de pesca fabricantes (manutenção e fabricação de chifre)

  • Água e medidores de energia fabricantes (manutenção e fabricação de chifre)

  • indústria de mineração (manutenção e caixas de limpeza ultra-sônica renovação)

  • Ultra-sons indústria de aditivos (manutenção, fabricação chifre e desenvolvimento)

  • grupos de investigação (piezoeléctrico e dispositivos de ultra-sons de desenvolvimento)

  • R & D departamentos (desenvolvimento de produtos)

  • Sensores fabricantes (manutenção, controle de qualidade e inspeção de recebimento)


Serviço e embarque

  • Garantia de um ano para o transdutor.

  • Pode contactar-nos para o inquérito técnico qualquer momento.

  • Nós fornecemos o serviço de OEM para ultramarino cliente, também irá manter confidencialidade para nossos clientes.

  • Nós fornecemos o serviço produtos personalizados para a quantidade pequena também.

  • Uma carga por FED-EX / DHL



  1. Quem deve comprar analisador de impedância?

Aquele que usar equipamentos de ultra-som frequencly deve comprar o analisador de impedância.


2. Qual é o analisador de função de impedância?

Ele pode nos ajudar a obter todas parâmetro do componente ultra-sônica.

3.Does que é útil para a nossa produtora?

Sim, ele pode ajudar a encontrar o problema rapidamente, de modo que você não vai ser perplexo, quando o equipamento não funciona.

4.Does o terno analisador de impedância ultra-som para toda a área de ultra-som?

Sim, ele pode trabalhar para compoents ultra-sônicas em qualquer área, como caleaning ultra-sônica, soldagem ultra-sônica, sonoquímica ultra-som, o corte ultra-sônica, vedação ultraosnic.


5. Qual é a uselife deste equipamento?

8 ~ 10 anos



Como equilibrar um transdutor de ultra-som por analisador de impedância ultra-som?

transdutor de ultra-sons de cerâmica piezoeléctrica é o componente do núcleo de produtos de ultra-sons. A qualidade da estrela de qualidade afeta diretamente o desempenho de todo o equipamento de ultra-som. Nossos transdutores são rigorosamente testados pelo sistema de avaliação de cerâmica piezoelétrica. O analisador de impedância pode ser utilizada para avaliar folhas piezoeléctricos cerâmicos, transdutores piezoeléctricos, e sistemas de vibração inteiras (transdutores + chifres, bolores) e outros dispositivos. O desempenho do dispositivo é bom ou ruim. Análise do equipamento dispositivo ultra-sónico com um analisador de impedância, os parâmetros mais importantes são os seguintes:

1. FS: A frequência de ressonância mecânica, isto é, a requência de funcionamento do sistema de vibração, deve ser o mais próximo possível do valor esperado quanto possível no cartão.

Esta é a paramter mais importante como eu penso no trabalho correspondente.

Para uma máquina de limpeza, quanto maior for a consistência frequência de ressonância do vibrador, o melhor.

Para soldadores plástico ou maquinagem de ultra-sons, se o molde ou corno ultra-sons não é concebido adequadamente, a frequência de ressonância do vibrador vai desviar-se do ponto de funcionamento.

2. Gmax: condutância na ressonância, a condutância do sistema de vibração durante a operação, que é o inverso da resistência dinâmica. Quanto maior for o melhor sob as mesmas condições de apoio, Gmax = 1. / R1. Em geral, para limpeza ou de soldadura vibradores, geralmente entre 50 ms ~ 500ms. Se ele for muito pequeno, em geral, o sistema vibrador ou vibração vai funcionar.

Existem problemas de incompatibilidade, tais como o circuito ou baixa eficiência de conversão e de curta vida do vibrador.

3. C0: Capacidade do desvio estático no circuito equivalente do dispositivo piezoeléctrico, C0 = CT-C1 (em que: CT é a capacitância livre a 1 kHz, e C1 é o equivalente do dispositivo piezoeltrico.

A estrela capacitor do ramo dinâmico na estrada). Quando se utiliza, equilibrar C0 com indutância.

No desenho do circuito da máquina de limpeza de ultra-sons ou máquina de processamento, correctamente equilibrar C0 pode aumentar o factor de potência do fornecimento de energia de ultra-sons. Existem dois métodos para utilizar o equilíbrio da indutância.

ajuste paralelo e ajuste de série.

4. Qm: factor de qualidade mecânica, determinada pelo método de curva de condutância, Qm = Fs / (F2 - F1), quanto maior for o Qm, o melhor, porque quanto maior a Qm, maior a eficiência do vibrador;

Qm deve coincidir com a fonte de alimentação. Quando o valor Qm é muito alto, a fonte de alimentação não pode ser igualada.

Para limpar o vibrador, quanto maior o valor Qm, melhor. Em geral, a Qm do vibrador de limpeza deve atingir 500 ou mais. Se for muito baixa, a eficiência vibrador é baixa.

Para a máquina de soldadura ultra-sónica, o valor de Qm do próprio vibrador é geralmente cerca de 500, e depois adicionando a buzina, que geralmente atinge cerca de 1000, com a buzina que pode atingir 1500 ~ 3000. Se for muito baixa, a eficiência de vibração é baixo, mas não deve ser muito alta, porque quanto maior a Qm, mais estreita a largura de banda de trabalho, a fonte de alimentação dura é difícil de igualar, e a fonte de alimentação é difícil.

Para trabalhar no ponto de freqüência de ressonância, o dispositivo não funciona.

5.F2, F1: a frequência de meia potência do vibrador. Por todo o sistema de vibração (incluindo a trompa e o molde) para a usinagem de ultra-sons, F2-F1 é maior do que 10 Hz, caso contrário, a banda de frequência é muito estreito, a fonte de alimentação é difícil de operar no ponto de frequência de ressonância, e o dispositivo Não pode trabalhar.

F2 - F1 está directamente relacionada com o valor de Qm, Qm = Fs / (F2- F1).

6. Fp: frequência de anti-ressonância, a frequência de ressonância do ramo paralelo do vibrador piezoelétrico. Nesta freqüência, a impedância do vibrador piezoelétrico é o maior.

7. Zmax: impedância anti-ressonante, em circunstâncias normais, - a impedância anti-ressonante de um transdutor está acima de várias dezenas de kilohms, se a impedância anti-ressonância é relativamente baixo, a vida do vibrador é relativamente curto.

8. CT: Livre capacitância, o valor da capacitância do dispositivo piezoeltrico a 1 kHz. Este valor é consistente com o valor medido pelo medidor digital capacitância. Este valor é subtraído do condensador C1 dinâmico.

Esta é também uma paramter importante no trabalho correspondente.

O verdadeiro C0 capacitância estática pode ser obtida. C0 precisa ser equilibrado por um indutor externo. C1 participa na conversão estrela quando o sistema está funcionando, e não tem que ser equilibrado.

9. R1: resistência dinâmica, a resistência da ligação em série dos vibradores piezoeléctricos, quanto menor for o melhor sob as mesmas condições de apoio. Para a limpeza ou soldando o vibrador, se R1 é muito grande, há um problema com o vibrador.

É um parâmetro de referência para verificar a qualidade do transdutor.

10. keff: eficaz coeficiente de acoplamento electromecânico, - em geral, quanto maior o keff, quanto maior for a eficiência da conversão
