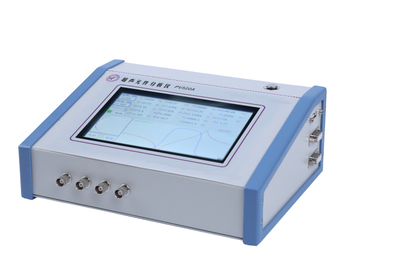

High Frequency Compatível Ultrasonic Impedance Analyzer para ultra-som transdutores
ComoPara avaliar o desempenho do transdutor de ultra-som?
Para avaliar o desempenho do sistema de vibração de ultra-som, é necessário analisar sob dois aspectos: parâmetros e curvas de admissão:
1) Parâmetros:
O analisador de impedância pode ser utilizada para avaliar o desempenho de diversos dispositivos, tais como folhas piezoeléctricos cerâmicos, transdutores piezoeléctricos, e sistemas de vibração inteiras (transdutores mais chifres, bolores). Análise do equipamento dispositivo ultra-sónico com um analisador de impedância, os parâmetros mais importantes são os seguintes:
Fs: A frequência de ressonância mecânica, ou seja, a frequência de funcionamento do sistema de vibração, deve ser o mais próximo do valor esperado possível na concepção e deve coincidir com o ponto de operação de alimentação.
Para uma máquina de limpeza, quanto maior for a consistência frequência de ressonância do vibrador, o melhor.
Para soldadores plástico ou maquinagem de ultra-sons, se o design da trompa ou molde é irrazoável, a frequência de ressonância do vibrador vai desviar-se do ponto de funcionamento.
R1: resistência dinâmica, a resistência da série série de vibradores piezoeléctricos, quanto menor for o melhor sob as mesmas condições de apoio. Para limpeza de soldadura ou vibradores, é geralmente entre5 Ω e 20 Ω. Se ele for muito grande, o sistema vibrador ou vibração terá problemas, tais como incompatibilidade circuito ou baixa eficiência de conversão, e curta vida do vibrador.
Qm: factor de qualidade mecânica, determinada pelo método de curva de condutância, Qm = Fs / (F2-F1), o hde grau superior a Qm, o melhor, porque quanto maior a Qm, maior a eficiência do vibrador; mas o Qm deve coincidir com a fonte de alimentação, o valor Qm é demasiado elevado A fonte de alimentação não corresponde.
Para limpar o vibrador, quanto maior o valor Qm, melhor. De um modo geral, a Qm do vibrador limpeza deve ser entre 500 e 1000. Se for muito baixa, a eficiência vibrador é baixa. Se ele for muito alta, a fonte de alimentação não pode ser igualada.
Para a soldadura ultra-sónica ou de maquinagem, o valor de Qm do próprio vibrador é geralmente cerca de 500 ~ 1000, e todo o sistema é 1500 ~ 3000. Se for muito baixa, a eficiência de vibração é baixo, mas não pode ser muito alta, porque quanto maior a Qm, mais a largura de banda a trabalhar estreita, a fonte de alimentação é difícil de igualar, ou seja, a fonte de alimentação é difícil para trabalhar no ponto de freqüência de ressonância, eo dispositivo não pode trabalhar.
CT: capacitância gratuito, o valor da capacidade do dispositivo piezoelétrico a 1 kHz. Este valor é consistente com o valor medido pelo medidor digital capacitância. Este valor subtrai o C1 capacitor dinâmica para obter o verdadeiro C0 capacitância estática, C0 = CT-C1. Quando se utiliza, equilibrar C0 com indutância.
No desenho de circuitos de uma máquina de lavar roupa ou máquina de processamento de ultra-sons, adequadamente equilibrar C0 pode aumentar o factor de potência da fonte de alimentação. Existem dois métodos para usar o equilíbrio indutor, ajuste paralelo e ajuste de série.
Fp: frequência de anti-ressonância, a frequência de ressonância do ramo paralelo do vibrador piezoelétrico. Nesta freqüência, a impedância Zmax do vibrador piezoelétrico é o maior. Se a impedância anti-ressonante Zmax é baixa, o vibrador tem um problema.
2) Gráficos
O analisador de impedância fornece cinco tipos de coordenar diagramas característicos, e o diagrama característico logarítmica tem um significado importante para a detecção de dispositivos piezoeléctricos. O desempenho de vibração de um vibrador piezoeléctrico, ou a um sistema de vibração podem ser directamente avaliadas por um gráfico logarítmico, que é relativamente intuitivo e prático.
Em circunstâncias normais, o círculo admissão e a curva de condutância são tal como mostrados na seguinte figura.
O círculo admissão é um único círculo, e o gráfico logarítmico tem apenas um par de valores mínimos e máximos:
Sob condições anormais, a admitância círculo e a curva de condutância são como se mostra na figura abaixo. Existem vários círculos pequenos parasitas no gráfico de admissão. O gráfico logarítmico tem muitos pares de valores mínimos e máximos:
Serviço e embarque
Garantia de um ano paratransdutor.
Pode contactar-nos para o inquérito técnico qualquer momento.
Nós fornecemos o serviço de OEM para ultramarino cliente, também irá manter confidencialidade para nossos clientes.
Nós fornecemos o serviço produtos personalizados para a quantidade pequena também.
Uma carga por FED-EX / DHL
High Frequency Compatível Ultrasonic Impedance Analyzer para ultra-som transdutores
ComoPara avaliar o desempenho do transdutor de ultra-som?
Para avaliar o desempenho do sistema de vibração de ultra-som, é necessário analisar sob dois aspectos: parâmetros e curvas de admissão:
1) Parâmetros:
O analisador de impedância pode ser utilizada para avaliar o desempenho de diversos dispositivos, tais como folhas piezoeléctricos cerâmicos, transdutores piezoeléctricos, e sistemas de vibração inteiras (transdutores mais chifres, bolores). Análise do equipamento dispositivo ultra-sónico com um analisador de impedância, os parâmetros mais importantes são os seguintes:
Fs: A frequência de ressonância mecânica, ou seja, a frequência de funcionamento do sistema de vibração, deve ser o mais próximo do valor esperado possível na concepção e deve coincidir com o ponto de operação de alimentação.
Para uma máquina de limpeza, quanto maior for a consistência frequência de ressonância do vibrador, o melhor.
Para soldadores plástico ou maquinagem de ultra-sons, se o design da trompa ou molde é irrazoável, a frequência de ressonância do vibrador vai desviar-se do ponto de funcionamento.
R1: resistência dinâmica, a resistência da série série de vibradores piezoeléctricos, quanto menor for o melhor sob as mesmas condições de apoio. Para limpeza de soldadura ou vibradores, é geralmente entre5 Ω e 20 Ω. Se ele for muito grande, o sistema vibrador ou vibração terá problemas, tais como incompatibilidade circuito ou baixa eficiência de conversão, e curta vida do vibrador.
Qm: factor de qualidade mecânica, determinada pelo método de curva de condutância, Qm = Fs / (F2-F1), o hde grau superior a Qm, o melhor, porque quanto maior a Qm, maior a eficiência do vibrador; mas o Qm deve coincidir com a fonte de alimentação, o valor Qm é demasiado elevado A fonte de alimentação não corresponde.
Para limpar o vibrador, quanto maior o valor Qm, melhor. De um modo geral, a Qm do vibrador limpeza deve ser entre 500 e 1000. Se for muito baixa, a eficiência vibrador é baixa. Se ele for muito alta, a fonte de alimentação não pode ser igualada.
Para a soldadura ultra-sónica ou de maquinagem, o valor de Qm do próprio vibrador é geralmente cerca de 500 ~ 1000, e todo o sistema é 1500 ~ 3000. Se for muito baixa, a eficiência de vibração é baixo, mas não pode ser muito alta, porque quanto maior a Qm, mais a largura de banda a trabalhar estreita, a fonte de alimentação é difícil de igualar, ou seja, a fonte de alimentação é difícil para trabalhar no ponto de freqüência de ressonância, eo dispositivo não pode trabalhar.
CT: capacitância gratuito, o valor da capacidade do dispositivo piezoelétrico a 1 kHz. Este valor é consistente com o valor medido pelo medidor digital capacitância. Este valor subtrai o C1 capacitor dinâmica para obter o verdadeiro C0 capacitância estática, C0 = CT-C1. Quando se utiliza, equilibrar C0 com indutância.
No desenho de circuitos de uma máquina de lavar roupa ou máquina de processamento de ultra-sons, adequadamente equilibrar C0 pode aumentar o factor de potência da fonte de alimentação. Existem dois métodos para usar o equilíbrio indutor, ajuste paralelo e ajuste de série.
Fp: frequência de anti-ressonância, a frequência de ressonância do ramo paralelo do vibrador piezoelétrico. Nesta freqüência, a impedância Zmax do vibrador piezoelétrico é o maior. Se a impedância anti-ressonante Zmax é baixa, o vibrador tem um problema.
2) Gráficos
O analisador de impedância fornece cinco tipos de coordenar diagramas característicos, e o diagrama característico logarítmica tem um significado importante para a detecção de dispositivos piezoeléctricos. O desempenho de vibração de um vibrador piezoeléctrico, ou a um sistema de vibração podem ser directamente avaliadas por um gráfico logarítmico, que é relativamente intuitivo e prático.
Em circunstâncias normais, o círculo admissão e a curva de condutância são tal como mostrados na seguinte figura.
O círculo admissão é um único círculo, e o gráfico logarítmico tem apenas um par de valores mínimos e máximos:
Sob condições anormais, a admitância círculo e a curva de condutância são como se mostra na figura abaixo. Existem vários círculos pequenos parasitas no gráfico de admissão. O gráfico logarítmico tem muitos pares de valores mínimos e máximos:
Serviço e embarque
Garantia de um ano paratransdutor.
Pode contactar-nos para o inquérito técnico qualquer momento.
Nós fornecemos o serviço de OEM para ultramarino cliente, também irá manter confidencialidade para nossos clientes.
Nós fornecemos o serviço produtos personalizados para a quantidade pequena também.
Uma carga por FED-EX / DHL
Quem deve comprar analisador de impedância?
Aquele que usar equipamentos de ultra-som frequencly deve comprar o analisador de impedância.
2. Qual é o analisador de função de impedância?
Ele pode nos ajudar a obter todas parâmetro do componente ultra-sônica.
3.Does que é útil para a nossa produtora?
Sim, ele pode ajudar a encontrar o problema rapidamente, de modo que você não vai ser perplexo, quando o equipamento não funciona.
4.Does o terno analisador de impedância ultra-som para toda a área de ultra-som?
Sim, ele pode trabalhar para compoents ultra-sônicas em qualquer área, como caleaning ultra-sônica, soldagem ultra-sônica, sonoquímica ultra-som, o corte ultra-sônica, vedação ultraosnic.
5. Qual é a uselife deste equipamento?
8 ~ 10 anos
Como equilibrar um transdutor de ultra-som por analisador de impedância ultra-som?
transdutor de ultra-sons de cerâmica piezoeléctrica é o componente do núcleo de produtos de ultra-sons. A qualidade da estrela de qualidade afeta diretamente o desempenho de todo o equipamento de ultra-som. Nossos transdutores são rigorosamente testados pelo sistema de avaliação de cerâmica piezoelétrica. O analisador de impedância pode ser utilizada para avaliar folhas piezoeléctricos cerâmicos, transdutores piezoeléctricos, e sistemas de vibração inteiras (transdutores + chifres, bolores) e outros dispositivos. O desempenho do dispositivo é bom ou ruim. Análise do equipamento dispositivo ultra-sónico com um analisador de impedância, os parâmetros mais importantes são os seguintes:
1. FS: A frequência de ressonância mecânica, isto é, a requência de funcionamento do sistema de vibração, deve ser o mais próximo possível do valor esperado quanto possível no cartão.
Esta é a paramter mais importante como eu penso no trabalho correspondente.
Para uma máquina de limpeza, quanto maior for a consistência frequência de ressonância do vibrador, o melhor.
Para soldadores plástico ou maquinagem de ultra-sons, se o molde ou corno ultra-sons não é concebido adequadamente, a frequência de ressonância do vibrador vai desviar-se do ponto de funcionamento.
2. Gmax: condutância na ressonância, a condutância do sistema de vibração durante a operação, que é o inverso da resistência dinâmica. Quanto maior for o melhor sob as mesmas condições de apoio, Gmax = 1. / R1. Em geral, para limpeza ou de soldadura vibradores, geralmente entre 50 ms ~ 500ms. Se ele for muito pequeno, em geral, o sistema vibrador ou vibração vai funcionar.
Existem problemas de incompatibilidade, tais como o circuito ou baixa eficiência de conversão e de curta vida do vibrador.
3. C0: Capacidade do desvio estático no circuito equivalente do dispositivo piezoeléctrico, C0 = CT-C1 (em que: CT é a capacitância livre a 1 kHz, e C1 é o equivalente do dispositivo piezoeltrico.
A estrela capacitor do ramo dinâmico na estrada). Quando se utiliza, equilibrar C0 com indutância.
No desenho do circuito da máquina de limpeza de ultra-sons ou máquina de processamento, correctamente equilibrar C0 pode aumentar o factor de potência do fornecimento de energia de ultra-sons. Existem dois métodos para utilizar o equilíbrio da indutância.
ajuste paralelo e ajuste de série.
4. Qm: factor de qualidade mecânica, determinada pelo método de curva de condutância, Qm = Fs / (F2 - F1), quanto maior for o Qm, o melhor, porque quanto maior a Qm, maior a eficiência do vibrador;
Qm deve coincidir com a fonte de alimentação. Quando o valor Qm é muito alto, a fonte de alimentação não pode ser igualada.
Para limpar o vibrador, quanto maior o valor Qm, melhor. Em geral, a Qm do vibrador de limpeza deve atingir 500 ou mais. Se for muito baixa, a eficiência vibrador é baixa.
Para a máquina de soldadura ultra-sónica, o valor de Qm do próprio vibrador é geralmente cerca de 500, e depois adicionando a buzina, que geralmente atinge cerca de 1000, com a buzina que pode atingir 1500 ~ 3000. Se for muito baixa, a eficiência de vibração é baixo, mas não deve ser muito alta, porque quanto maior a Qm, mais estreita a largura de banda de trabalho, a fonte de alimentação dura é difícil de igualar, e a fonte de alimentação é difícil.
Para o trabalho no ponto de freqüência de ressonância, o dispositivo não funciona.
5.F2, F1: a frequência de meia potência do vibrador. Por todo o sistema de vibração (incluindo a trompa e o molde) para a usinagem de ultra-sons, F2-F1 é maior do que 10 Hz, caso contrário, a banda de frequência é muito estreito, a fonte de alimentação é difícil de operar no ponto de frequência de ressonância, e o dispositivo Não pode trabalhar.
F2 - F1 está directamente relacionada com o valor de Qm, Qm = Fs / (F2- F1).
6. Fp: frequência de anti-ressonância, a frequência de ressonância do ramo paralelo do vibrador piezoelétrico. Nesta freqüência, a impedância do vibrador piezoelétrico é o maior.
7. Zmax: impedância anti-ressonante, em circunstâncias normais, - a impedância anti-ressonante de um transdutor está acima de várias dezenas de kilohms, se a impedância anti-ressonância é relativamente baixo, a vida do vibrador é relativamente curto.
8. CT: Livre capacitância, o valor da capacitância do dispositivo piezoeltrico a 1 kHz. Este valor é consistente com o valor medido pelo medidor digital capacitância. Este valor é subtraído do condensador C1 dinâmico.
Esta é também uma paramter importante no trabalho correspondente.
O verdadeiro C0 capacitância estática pode ser obtida. C0 precisa ser equilibrado por um indutor externo. C1 participa na conversão estrela quando o sistema está funcionando, e não tem que ser equilibrado.
9. R1: resistência dinâmica, a resistência da ligação em série dos vibradores piezoeléctricos, quanto menor for o melhor sob as mesmas condições de apoio. Para a limpeza ou soldando o vibrador, se R1 é muito grande, há um problema com o vibrador.
É um parâmetro de referência para verificar a qualidade do transdutor.
10. keff: coeficiente eficaz de acoplamento electromecânico, - em geral, quanto maior o keff, quanto maior for a eficiência da conversão
Como equilibrar um transdutor de ultra-som por analisador de impedância ultra-som?
transdutor de ultra-sons de cerâmica piezoeléctrica é o componente do núcleo de produtos de ultra-sons. A qualidade da estrela de qualidade afeta diretamente o desempenho de todo o equipamento de ultra-som. Nossos transdutores são rigorosamente testados pelo sistema de avaliação de cerâmica piezoelétrica. O analisador de impedância pode ser utilizada para avaliar folhas piezoeléctricos cerâmicos, transdutores piezoeléctricos, e sistemas de vibração inteiras (transdutores + chifres, bolores) e outros dispositivos. O desempenho do dispositivo é bom ou ruim. Análise do equipamento dispositivo ultra-sónico com um analisador de impedância, os parâmetros mais importantes são os seguintes:
1. FS: A frequência de ressonância mecânica, isto é, a requência de funcionamento do sistema de vibração, deve ser o mais próximo possível do valor esperado quanto possível no cartão.
Esta é a paramter mais importante como eu penso no trabalho correspondente.
Para uma máquina de limpeza, quanto maior for a consistência frequência de ressonância do vibrador, o melhor.
Para soldadores plástico ou maquinagem de ultra-sons, se o molde ou corno ultra-sons não é concebido adequadamente, a frequência de ressonância do vibrador vai desviar-se do ponto de funcionamento.
2. Gmax: condutância na ressonância, a condutância do sistema de vibração durante a operação, que é o inverso da resistência dinâmica. Quanto maior for o melhor sob as mesmas condições de apoio, Gmax = 1. / R1. Em geral, para limpeza ou de soldadura vibradores, geralmente entre 50 ms ~ 500ms. Se ele for muito pequeno, em geral, o sistema vibrador ou vibração vai funcionar.
Existem problemas de incompatibilidade, tais como o circuito ou baixa eficiência de conversão e de curta vida do vibrador.
3. C0: Capacidade do desvio estático no circuito equivalente do dispositivo piezoeléctrico, C0 = CT-C1 (em que: CT é a capacitância livre a 1 kHz, e C1 é o equivalente do dispositivo piezoeltrico.
A estrela capacitor do ramo dinâmico na estrada). Quando se utiliza, equilibrar C0 com indutância.
No desenho do circuito da máquina de limpeza de ultra-sons ou máquina de processamento, correctamente equilibrar C0 pode aumentar o factor de potência do fornecimento de energia de ultra-sons. Existem dois métodos para utilizar o equilíbrio da indutância.
ajuste paralelo e ajuste de série.
4. Qm: factor de qualidade mecânica, determinada pelo método de curva de condutância, Qm = Fs / (F2 - F1), quanto maior for o Qm, o melhor, porque quanto maior a Qm, maior a eficiência do vibrador;
Qm deve coincidir com a fonte de alimentação. Quando o valor Qm é muito alto, a fonte de alimentação não pode ser igualada.
Para limpar o vibrador, quanto maior o valor Qm, melhor. Em geral, a Qm do vibrador de limpeza deve atingir 500 ou mais. Se for muito baixa, a eficiência vibrador é baixa.
Para a máquina de soldadura ultra-sónica, o valor de Qm do próprio vibrador é geralmente cerca de 500, e depois adicionando a buzina, que geralmente atinge cerca de 1000, com a buzina que pode atingir 1500 ~ 3000. Se for muito baixa, a eficiência de vibração é baixo, mas não deve ser muito alta, porque quanto maior a Qm, mais estreita a largura de banda de trabalho, a fonte de alimentação dura é difícil de igualar, e a fonte de alimentação é difícil.
Para o trabalho no ponto de freqüência de ressonância, o dispositivo não funciona.
5.F2, F1: a frequência de meia potência do vibrador. Por todo o sistema de vibração (incluindo a trompa e o molde) para a usinagem de ultra-sons, F2-F1 é maior do que 10 Hz, caso contrário, a banda de frequência é muito estreito, a fonte de alimentação é difícil de operar no ponto de frequência de ressonância, e o dispositivo Não pode trabalhar.
F2 - F1 está directamente relacionada com o valor de Qm, Qm = Fs / (F2- F1).
6. Fp: frequência de anti-ressonância, a frequência de ressonância do ramo paralelo do vibrador piezoelétrico. Nesta freqüência, a impedância do vibrador piezoelétrico é o maior.
7. Zmax: impedância anti-ressonante, em circunstâncias normais, - a impedância anti-ressonante de um transdutor está acima de várias dezenas de kilohms, se a impedância anti-ressonância é relativamente baixo, a vida do vibrador é relativamente curto.
8. CT: Livre capacitância, o valor da capacitância do dispositivo piezoeltrico a 1 kHz. Este valor é consistente com o valor medido pelo medidor digital capacitância. Este valor é subtraído do condensador C1 dinâmico.
Esta é também uma paramter importante no trabalho correspondente.
O verdadeiro C0 capacitância estática pode ser obtida. C0 precisa ser equilibrado por um indutor externo. C1 participa na conversão estrela quando o sistema está funcionando, e não tem que ser equilibrado.
9. R1: resistência dinâmica, a resistência da ligação em série dos vibradores piezoeléctricos, quanto menor for o melhor sob as mesmas condições de apoio. Para a limpeza ou soldando o vibrador, se R1 é muito grande, há um problema com o vibrador.
É um parâmetro de referência para verificar a qualidade do transdutor.
10. keff: coeficiente eficaz de acoplamento electromecânico, - em geral, quanto maior o keff, quanto maior for a eficiência da conversão
